Beschreibung zu SOMMER Verlängerungsset 1096 mm

Das SOMMER Verlängerungsset 1096 mm ist ein Sonderzubehör für Garagentorantriebe der Modellreihen base+, pro+, tiga und tiga+. Es dient zur Verlängerung der beim Antrieb mitgelieferten Führungsschiene, für welche ein zusätzliches 1096 mm langes Schienenteil beiliegt. Zudem ist noch weiteres Zubehör wie z. B. Deckenabhängung, Überschubteil und Montagematerial enthalten. Eine Verlängerung der Schiene wird empfohlen, wenn das Tor zu hoch oder bei Seitensektionaltoren auch zu breit ist und der durch die Antriebsschiene vorgegebene Bewegungshub nicht ausreicht.

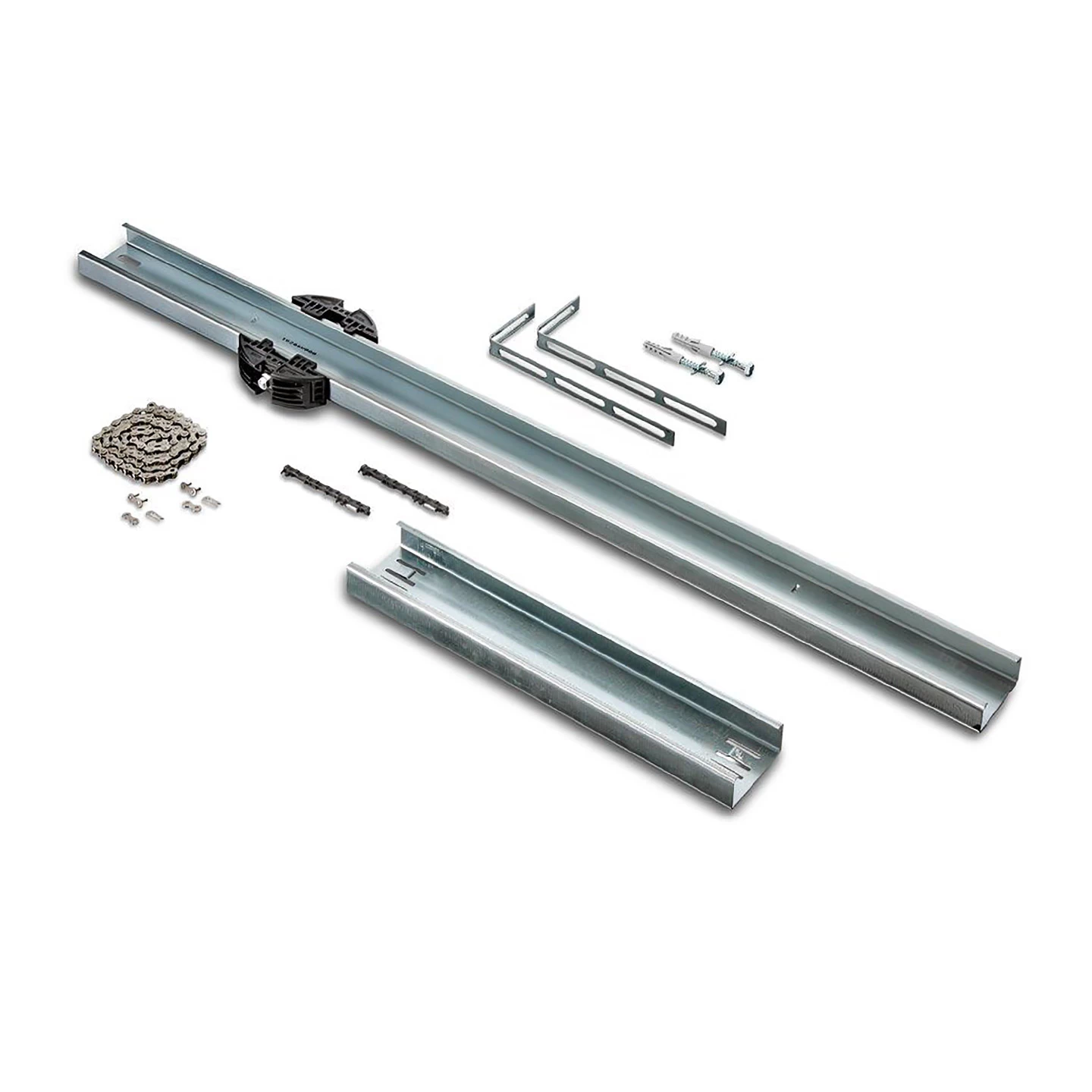

Lieferumfang

SOMMER Verlängerungsset 1096 mm inkl.

1 x Schiene 1096 mm lang (für Antriebe base+, pro+, tiga und tiga+)
1 x Überschubteil
1 x SOMMER Deckenaufhängung Laufschiene
1 x Kette (zur Verlängerung der vorhandenen Kette)
1 x Isolator u. Magnet
Montagematerial

Hinweis1: Das SOMMER Verlängerungsset 1096 mm ist auch in einer kürzeren Version mit 543 mm langer Schiene erhältlich. Es wird dann unter der Bezeichnung SOMMER Verlängerungsset 543 mm angeboten.

Hinweis2: Das SOMMER Verlängerungsset 1096 mm ist ausschließlich für die Garagentorantriebe base+, pro+, tiga und tiga+ bestimmt. Der Einbau an älteren Antriebsmodellen ist nicht möglich. Für die Antriebe sprint evolution, duo vision und duo rapido+ ist alternativ das SOMMER Verlängerungsset 800 mm C-Schiene erhältlich.

SOMMER Verlängerungsset 1096 mm für höhere oder breitere Garagentore

Jeder neue SOMMER Garagentorantrieb base+, pro+, tiga und tiga+ wird immer als Set inkl. einer dreiteiligen Antriebsschiene ausgeliefert. Die Schienenteile sind dabei 1096 mm lang, sodass eine Gesamtlänge von 3288 mm erreicht wird. Mit dieser Schienenlänge kann man wiederum einen maximalen Bewegungshub von 2750 mm erreichen. Je nach Höhe des Garagentors kann es jedoch passieren, dass der Bewegungshub nicht ausreicht und der Antrieb das Tor nicht komplett öffnen kann. In diesem Fall wird eine Verlängerung der Schiene mit dem SOMMER Verlängerungsset 1096 mm empfohlen.

In dem Set ist neben einem weiteren 1096 mm langen Schienenstück alles Zubehör enthalten, was für dessen Einbau erforderlich ist. So wird z. B. ein drittes Überschubteil mitgeliefert, womit sich das Verlängerungsstück an die vorhandene Schiene aufstecken lässt. Ein zusätzliches Kettenstück dient wiederum dazu, die in der Schiene befindliche Antriebskette zu verlängern. Passend zu diesem ist auch ein weiterer Isolator mit zugehörigem Magnet mit dabei, der Kurzschlüsse zwischen Kette und Schiene verhindern soll. Da die Antriebsschiene mit dem SOMMER Verlängerungsset 1096 mm nun auf eine Länge von 4384 mm kommt, wird zudem die Verwendung der ebenfalls im Set enthaltenen Deckenabhängung empfohlen.

Je nach gewünschtem Bewegungshub kann das Set auch mehrmals verwendet werden. So verlängert ein SOMMER Verlängerungsset 1096 mm den Bewegungshub auf 3800 mm. Mit zwei Sets kann man einen Hub von 4900 mm, mit dreien von 6000 mm und mit vieren von 7100 mm erreichen. Bitte beachten Sie dabei auch den für den Antrieb zulässigen maximalen Bewegungshub. So dürfen beim SOMMER Garagentorantrieb S 9060 base+ nur maximal zwei Verlängerungen eingebaut werden, während es bei den 9110er Antrieben maximal vier sind.

Einbau von Garagentorantrieben an Seitensektionaltoren

Gerade bei Rundum- und Seitensektionaltoren ist ein größerer Bewegungshub erforderlich. Dies liegt daran, dass sich solche Tore nicht nach oben, sondern zur Seite bewegen und dem entsprechend die gesamte Torbreite abgedeckt sein muss. Ist das Tor z. B. 4500 mm breit, so ist dafür schon ein Bewegungshub von 4900 mm erforderlich, der sich nur unter Zuhilfenahme von zwei SOMMER Verlängerungssets 1096 mm realisieren lässt. Dies entspricht auch dem Maximum, das bei den 9060er Antrieben base+ und pro+ möglich ist. Für breitere Seitensektionaltore sind also stärkere Antriebe nötig. Mit den 9080er Modellen lassen sich Torblätter bis 5750 mm und mit den 9110er bis 6850 mm bewegen.
