Beschreibung zu SOMMER Steuerung DT-A-1/twist 350 im Gehäuse

Die Antriebssteuerung twist 350 im Gehäuse ist ein Ersatzteil speziell für SOMMER twist 350 Drehtorantriebe. Sie besteht dabei aus einem wetterbeständigen Gehäuse, innerhalb welchem eine Steuerungsplatine DT-A-1 und ein Ringkerntrafo untergebracht sind. Liegt bei beiden gleichzeitig ein Defekt vor, so ist es dann meist günstiger die gesamte Steuereinheit, anstatt der Einzelteile auszutauschen. Mit einer neuen Steuerung ist es so problemlos möglich, vorhandene noch intakte Antriebseinheiten weiter zu betreiben.

Lieferumfang

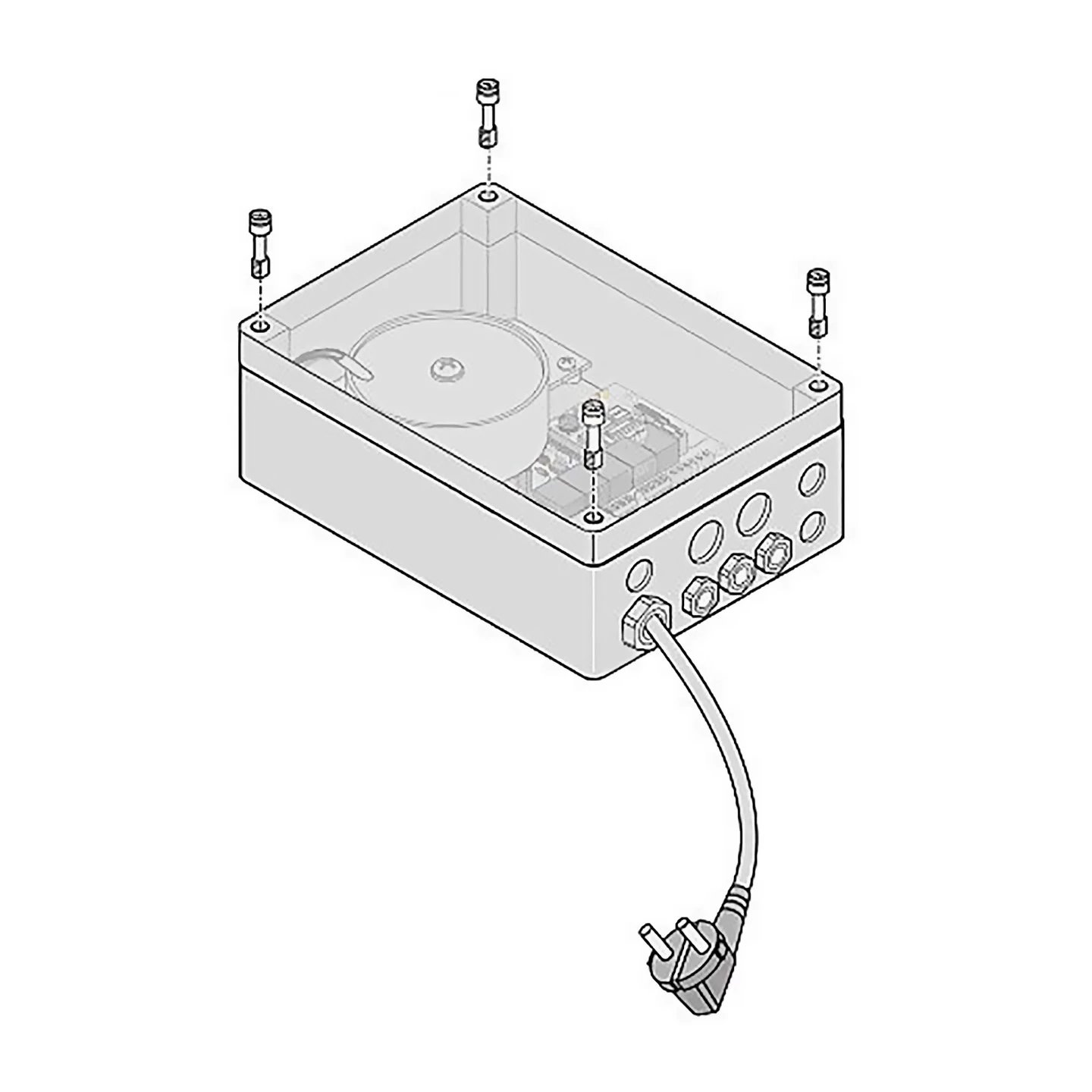

1 x SOMMER Steuerungsplatine DT-A-1/twist 350/XL
1 x SOMMER Gehäuse für Steuerung twist
1 x SOMMER Trafo Ringkern 230 V/24 V/ 200 VA
1 x SOMMER Halteblech Trafo twist 200
Montagematerial

Hinweis1: Bei der SOMMER Steuerung DT-A-1/twist 350 im Gehäuse ist kein Funkempfänger mit dabei. Optional ist dieser separat bei Tor7 als SOMMER Funkempfängermodul SOMup 4, 868,95 MHz (neues Funksystem) oder als SOMMER 4-Kanal-Funkempfängermodul, 868,8 MHz (altes System) erhältlich.

Hinweis2: Die SOMMER Steuerung DT-A-1/twist 350 im Gehäuse wurde speziell für den Drehtorantrieb twist 350 konfiguriert. Sie funktioniert nicht in Verbindung mit dem Antriebsmodell twist 200 E/EL und wird auch nicht für twist XL-Antriebe empfohlen. Für beide gibt es die entsprechenden Alternativartikel SOMMER Steuerung twist 200 E/EL im Gehäuse und SOMMER Steuerung twist XL im Gehäuse.

SOMMER Steuerung twist DT-A-1/twist 350 im Gehäuse als Ersatzteil

Der Lieferumfang eines SOMMER Drehtorantriebs umfasst in der Regel eine Steuerungs- und je nach Ausführung ein bis zwei Antriebseinheiten. Die Steuerung kontrolliert die Antriebe und sorgt gleichzeitig auch für deren Stromversorgung. Ohne Steuerungseinheit kann also ein Drehtorantrieb gar nicht funktionieren. Daher werden entsprechende Einheiten auch einzeln als Ersatzteil angeboten. Für das Antriebsmodell twist 350 ist hier die SOMMER Steuerung DT-A-1/twist 350 im Gehäuse erhältlich.

Die Elektronik der Steuerung ist innerhalb eines wettergeschützten Gehäuses (Schutzart IP 65) untergebracht. Hierzu gehört einerseits ein Trafo Ringkern 230 V/24 V/200 VA, der den eingehenden 230-V-Wechselstrom in die für die Versorgung des Antriebs erforderliche Niederspannung umwandelt. Anderseits ist in der SOMMER Steuerung DT-A-1/twist 350 im Gehäuse auch eine Steuerplatine eingebaut, welche die Funktionen des Antriebs überwacht.

Insgesamt hat die DT-A-1 Steuerplatine mehrere Funktionen. Hierzu gehört etwa einerseits, die vom Trafo eingehende Spannung innerhalb des Antriebs und auf das Zubehör zu verteilen. Weiterhin ist die Platine ein Vermittler zwischen den Befehls-Eingabegeräten, wie etwa Taster und Handsender, und den Antriebseinheiten, welche die Befehle ausführen. Viele dieser Zubehörteile werden dem entsprechend auch in der SOMMER Steuerung DT-A-1/twist 350 im Gehäuse angeschlossen. Als drittes dient die Platine auch zur Programmierung und Einstellung des Antriebs. Die damit verbunden Daten werden ebenfalls darauf abgespeichert.

Hinweise zum Austausch der Steuerungseinheit

Bestimmte, beim Austausch der SOMMER Steuerung DT-A-1/twist 350 erforderliche Arbeitsschritte dürfen nur ausgebildete Elektrofachkräfte durchführen. Hierzu gehört etwa das Abklemmen der defekten Steuereinheit sowie den Neuanschluss des Ersatzteils an das 230-V-Stromnetz. Werden diese unsachgemäß durchgeführt, so besteht die Gefahr von Stromschlägen als auch von Schäden an der Ersatzsteuerung.

Ein Komplettausfall der SOMMER Steuerung DT-A-1/twist 350 muss nicht zwangsläufig ein Totalschaden bedeuten. Manchmal kann dasselbe Fehlerbild auch nur an einem defekten Trafo oder einer durchgebrannten Feinsicherung liegen. Daher wird empfohlen, vor dem Komplettaustausch auch immer solche Verschleißteile gesondert zu überprüfen.
