Beschreibung zu SOMMER Laufwagen-Set S 9060

Das hier erhältliche Laufwagenset ist ein Ersatzteil für SOMMER S 9060 base+ und pro+ Garagentorantriebe. Es beinhaltet einerseits einen neuen Laufwagen, sowie eine auf diesen abgestimmte Steuerungsplatine. Dank dieser Teile ist es mit wenigen Handgriffen möglich, einen defekten Antrieb zu reparieren und damit wieder lauffähig zu machen. Der wichtigste Vorteil ist, dass man die installierte Antriebsschiene weiterverwenden kann und somit keine Neuinstallation erforderlich ist.

Lieferumfang

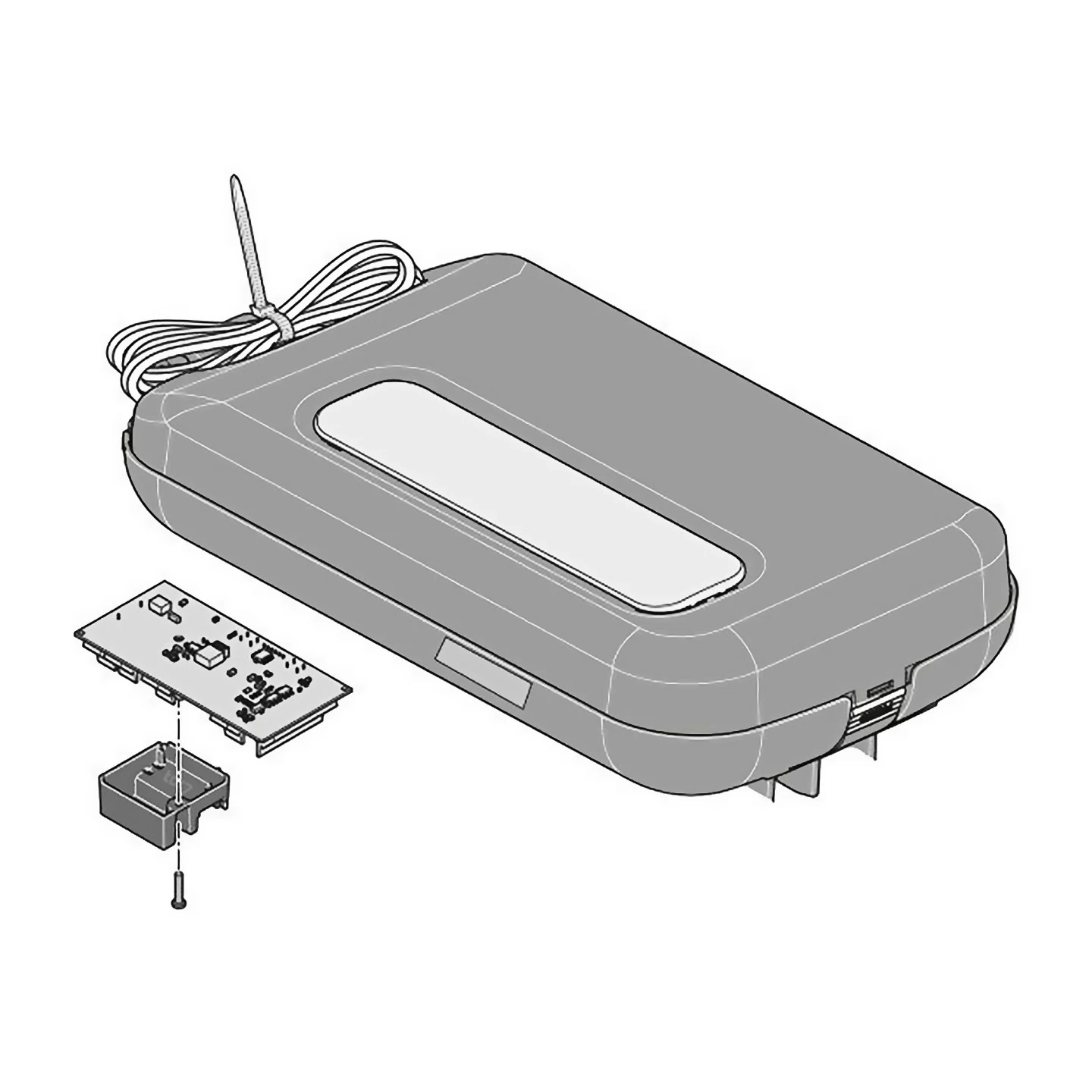

SOMMER Laufwagen-Set S 9060 inkl.:

1 x Laufwagen für Garagentorantriebe S 9060 base+ und pro+
1 x Platine Decken/Wandsteuerung
1 x Berührschutz für Platine
1 x Befestigungsschraube für Berührschutz

Hinweis: Das SOMMER Laufwagen-Set S 9060 ist nur zu Garagentorantrieben der Modellreihen base+, pro+, tiga und tiga+ kompatibel. Es eignet sich daher nicht für ältere duo vision oder sprint evolution Antriebe. Für diese ist alternativ der SOMMER Laufwagen klein, 500-650 N erhältlich. Außerdem erreicht das SOMMER Laufwagen-Set S 9060 eine Druck- und Zugkraft von maximal 600 N. Es ist damit vor allem als Ersatzteil für vergleichbar starke 9060er Antriebe vorgesehen. Für die stärkeren Modelle werden alternativ das SOMMER Laufwagen-Set S 9080 (mit 800 N) sowie das SOMMER Laufwagen-Set S 9110 (mit 1100 N) angeboten.

SOMMER Laufwagen-Set S 9060 für Garagentorantriebe kleinerer Torblätter

Ein SOMMER Garagentorantrieb S 9060 base+ besteht aus einer rückseitig angebrachten Steuerungseinheit und einem auf der Antriebsschiene fahrenden Laufwagen. Auch der SOMMER Garagentorantrieb S 9060 pro+ ist ähnlich aufgebaut, mit dem Unterschied, dass sich die Steuerung in einem separaten Wandgehäuse befindet. Die Besonderheit ist bei diesem Hersteller, dass der Antriebsmotor innerhalb dieses Laufwagens untergebracht ist. Dadurch läuft der Antrieb im Vergleich zu herkömmlichen Garagentorantrieben besonders leise und verschleißarm. Eine solche Antriebseinheit ist nun einzeln als SOMMER Laufwagen-Set S 9060 erhältlich.

Der im Set enthaltene Laufwagen ist komplett inkl. Gehäuse, Antriebsmotor, Motorsteuerungsplatine und Stromabnehmer. Die Teile sind dabei so konfiguriert, dass die Antriebseinheit eine Zugkraft von maximal 600 N erreichen kann. Auf der Motorplatine befinden sich eine Beleuchtung, ein 868,95 MHz SOMloq2-Funkempfänger, sowie diverse Anschlussmöglichkeiten für mitfahrendes Zubehör. Weiterhin ist im SOMMER Laufwagen-Set S 9060 eine zweite Steuerplatine enthalten, die sich sowohl in einer Deckensteuerung (base+) als auch in einer Wandsteuerung (pro+) einbauen lässt.

Hinweise zum Austausch des Laufwagens

Beim Austausch des Laufwagens von base+/pro+-Torantrieben sollte auch immer die Platine Decken/Wandsteuerung mit ersetzt werden. Der Grund ist, dass bei den Platinen der SOMMER Antriebsmotoren mehrere Hersteller zum Einsatz kommen, die sich in ihren Parametern geringfügig unterscheiden. Daher wird beim SOMMER Laufwagen-Set S 9060 eine Platine mitgeliefert, die exakt zum Motor passt.

Ist der Laufwagen wiederholt innerhalb kürzester Zeit ausgefallen, so könnte eine Überlastung des Antriebs vorliegen. Eine solche ist etwa möglich, wenn sich das Tor in einem schlechten Wartungszustand befindet, weil es zu schwergängig oder schlecht abgefedert ist. In diesem Fall wird bei erneuter Reparatur des Antriebs auch eine Wartung des Garagentors empfohlen. Andernfalls könnte ein Torblatt auch zu groß oder zu schwer für das gewählte Antriebsmodell sein. Hier wird dann anstelle des SOMMER Laufwagen-Sets S 9060 zu einem stärkeren Set geraten.

Technische Daten

Austauschantrieb (Laufwagen u. Steuerplatine) für base+ u. pro+-Garagentorantriebe
Zug- und Druckkraft: max. 600 N
maximal zulässiges Torgewicht: 120 kg
maximal zulässige Torblattfläche (leichtgängiges Sektionaltor): 11,25 m²
mit Funkempfänger, 868,95 MHz SOMloq2

EAN: 4015862984180
