Beschreibung zu SOMMER Garagentorantrieb S 9080 pro+

Der SOMMER Garagentorantrieb S 9080 pro+ ermöglicht auch bei größeren Torabmessungen die Umrüstung von Hand- auf Automatikbetrieb. So ist der Antrieb mit seiner maximalen Zugkraft von 800 N für Tore bis 160 kg Gewicht und 6000 mm Breite geeignet. Es wird stets ein einbaufertiges Komplettset geliefert, das den Antrieb, die Steuerung, eine Führungsschiene, einen Handsender und alle notwendigen Einbaumaterialien enthält. Das Besondere der pro+-Reihe ist, dass die Steuerung in einem separaten Wandgehäuse untergebracht ist, welches zudem einen praktischen Wandtaster beherbergt. Weitere Zusatzfunktionen lassen sich durch das umfangreiche Angebot an Zubehör ergänzen.

Lieferumfang

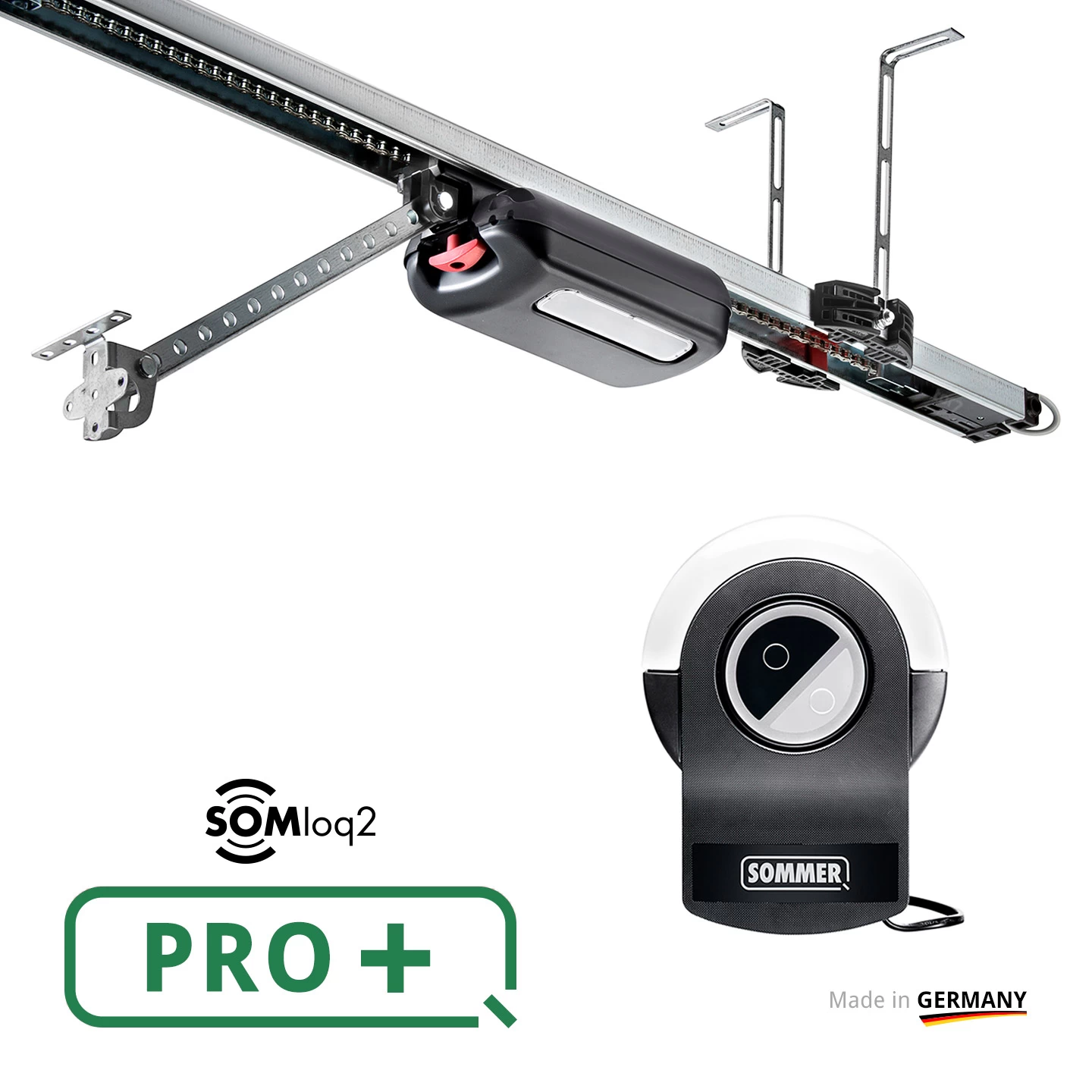

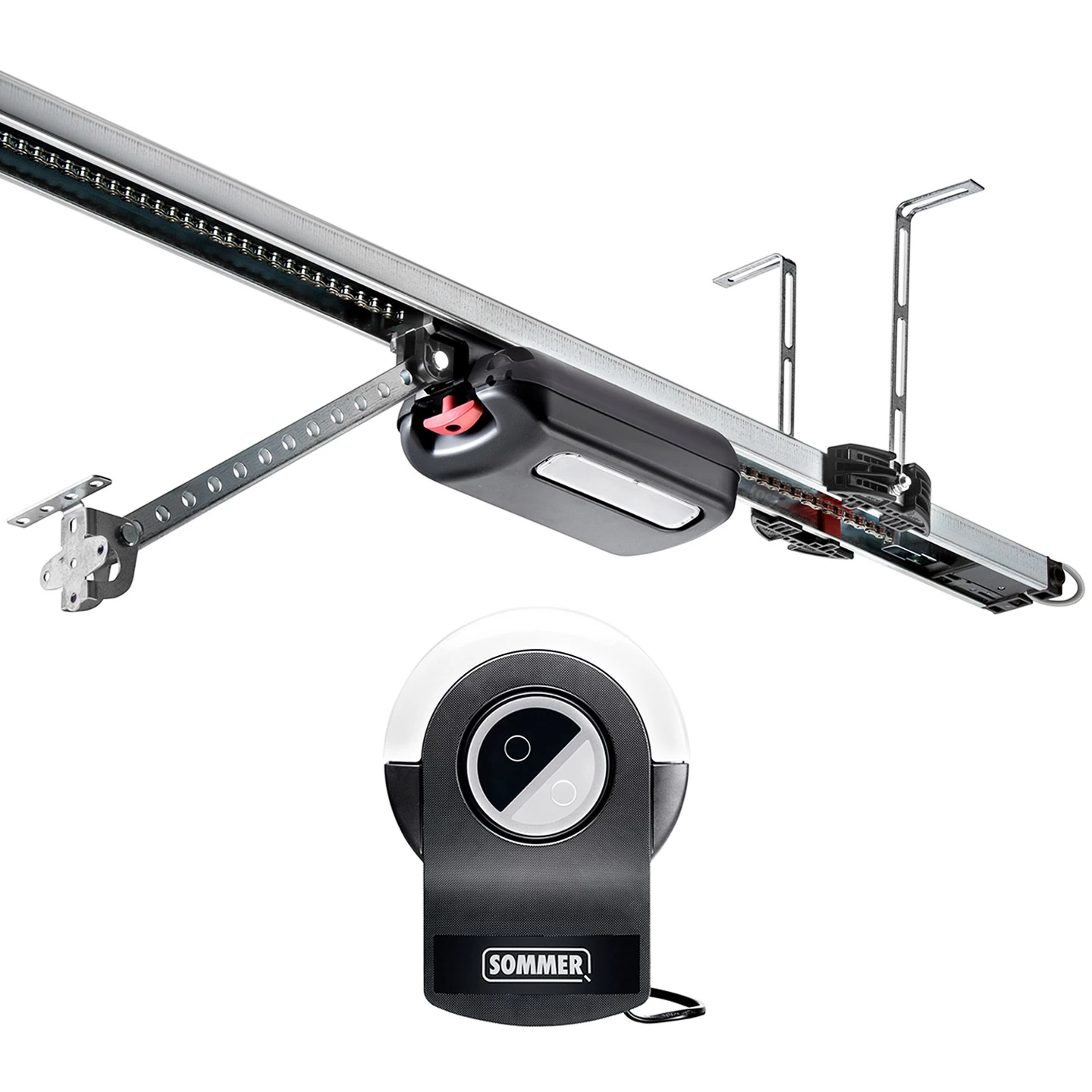

Laufwagen mit Antriebsmotor und eingebauter Motorsteuerungsplatine
im Laufwagen befindlicher bidirektionaler SOMloq2-Funkempfänger (868,95 MHz, 4 Kanäle, 40 Funkspeicherplätze)
interne Beleuchtung bestehend aus 6 besonders lichtstarken SMD-LEDs (auf Unterseite von Laufwagen)
3-teilige C-Profil-Laufschiene für Sektionaltore bis 2500 mm und Schwingtore bis 2750 mm Höhe
Rollenkette 1/2″ x 1/8“, 239 Glieder, feststehend in Laufschiene eingebaut

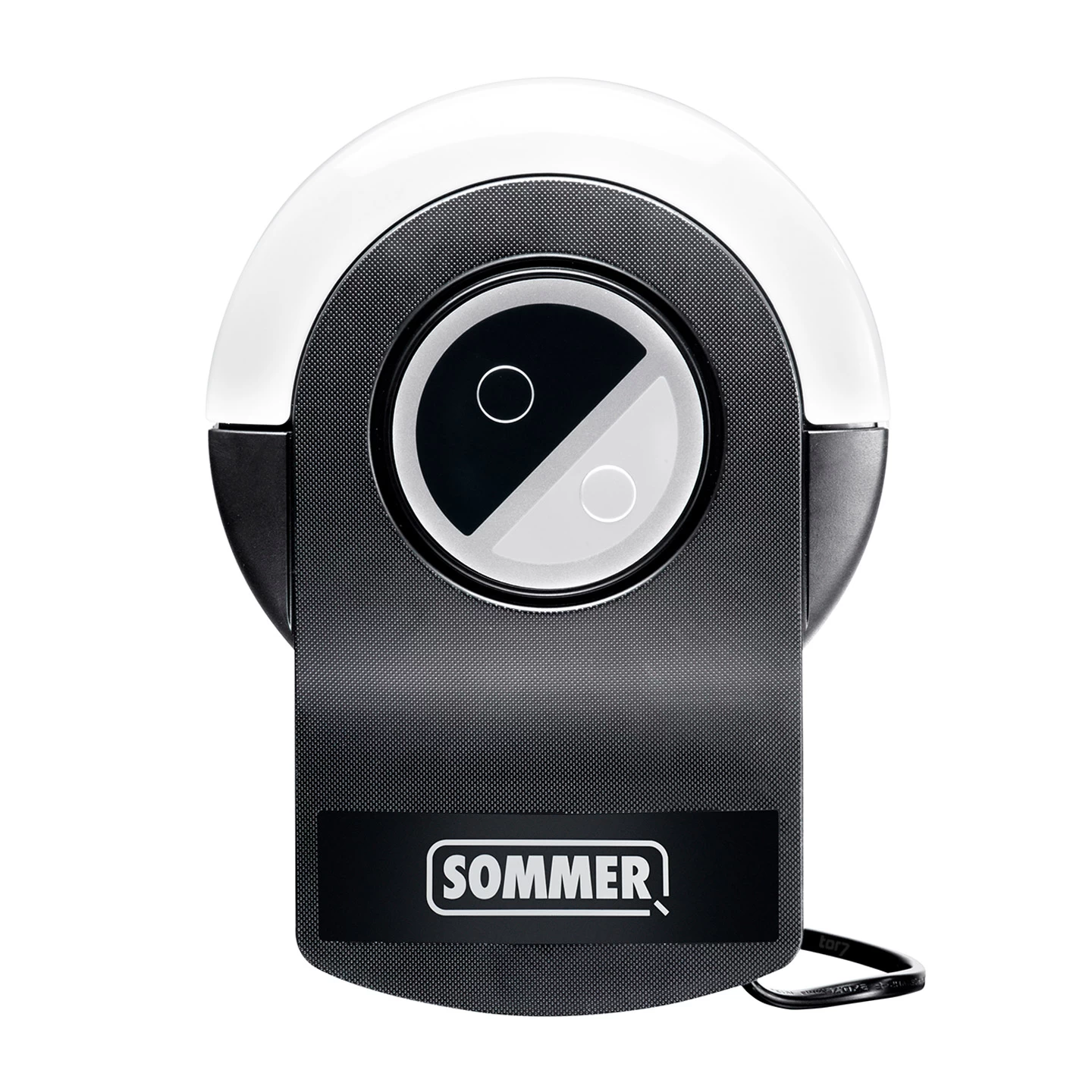

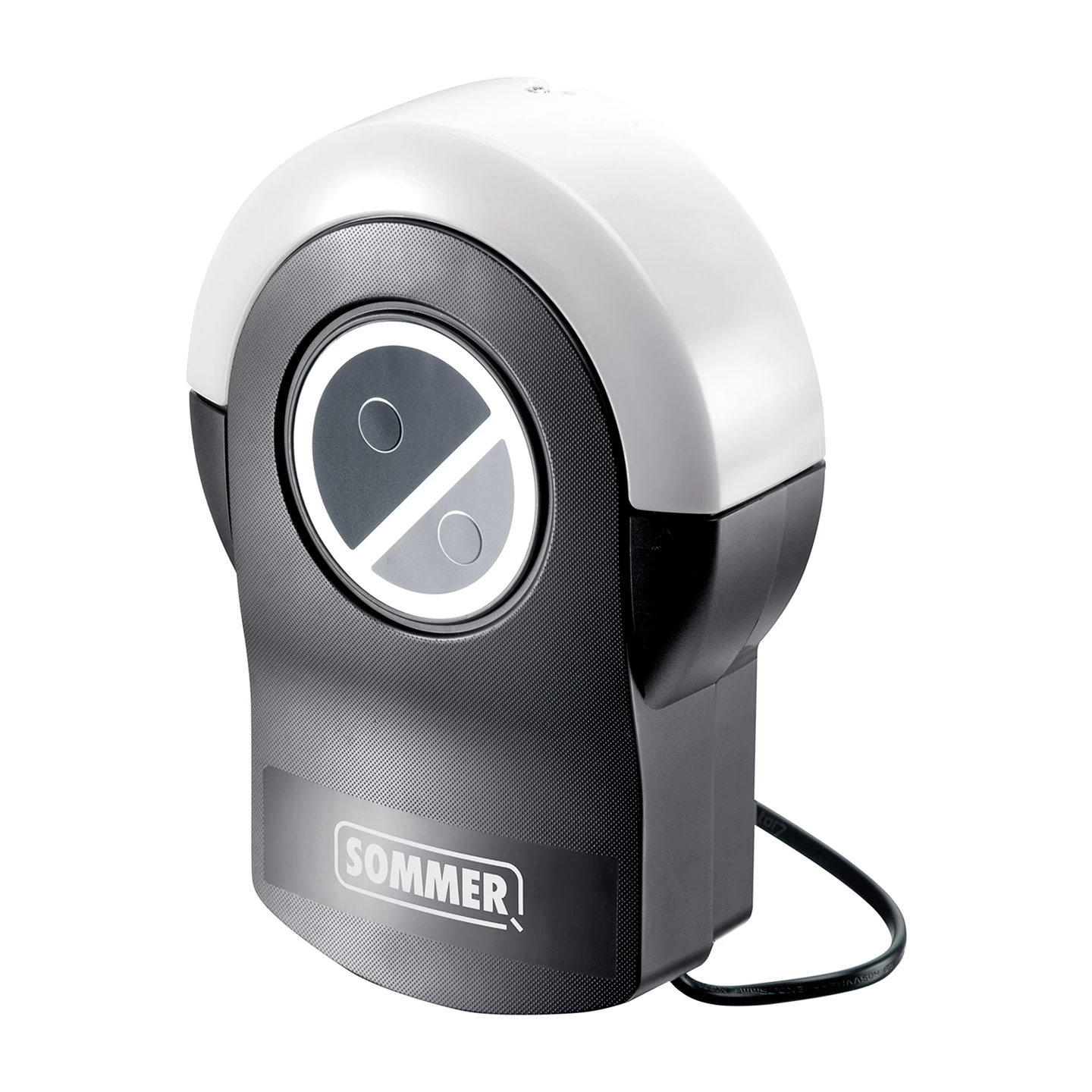

Wandsteuerung mit darin befindlicher Steuerungsplatine
im Steuerungsgehäuse eingebauter Wandtaster (2 Tasten für Impulsfolge und Teilöffnung/Licht)
Steuerleitung (ca. 5 m, an Einschubteil für Laufschiene angebracht)
SOMMER Deckenaufhängung Laufschiene
SOMMER Montagebeutel GTA inkl. Kettenspanner und Sturzbefestigung
Schubarm für Torblatt, Lochabstand 325 mm
Beschlagset für Tor inkl. Torbeschlagswinkel einteilig, Schrauben und Ben-Bolzen
Befestigungsmaterial

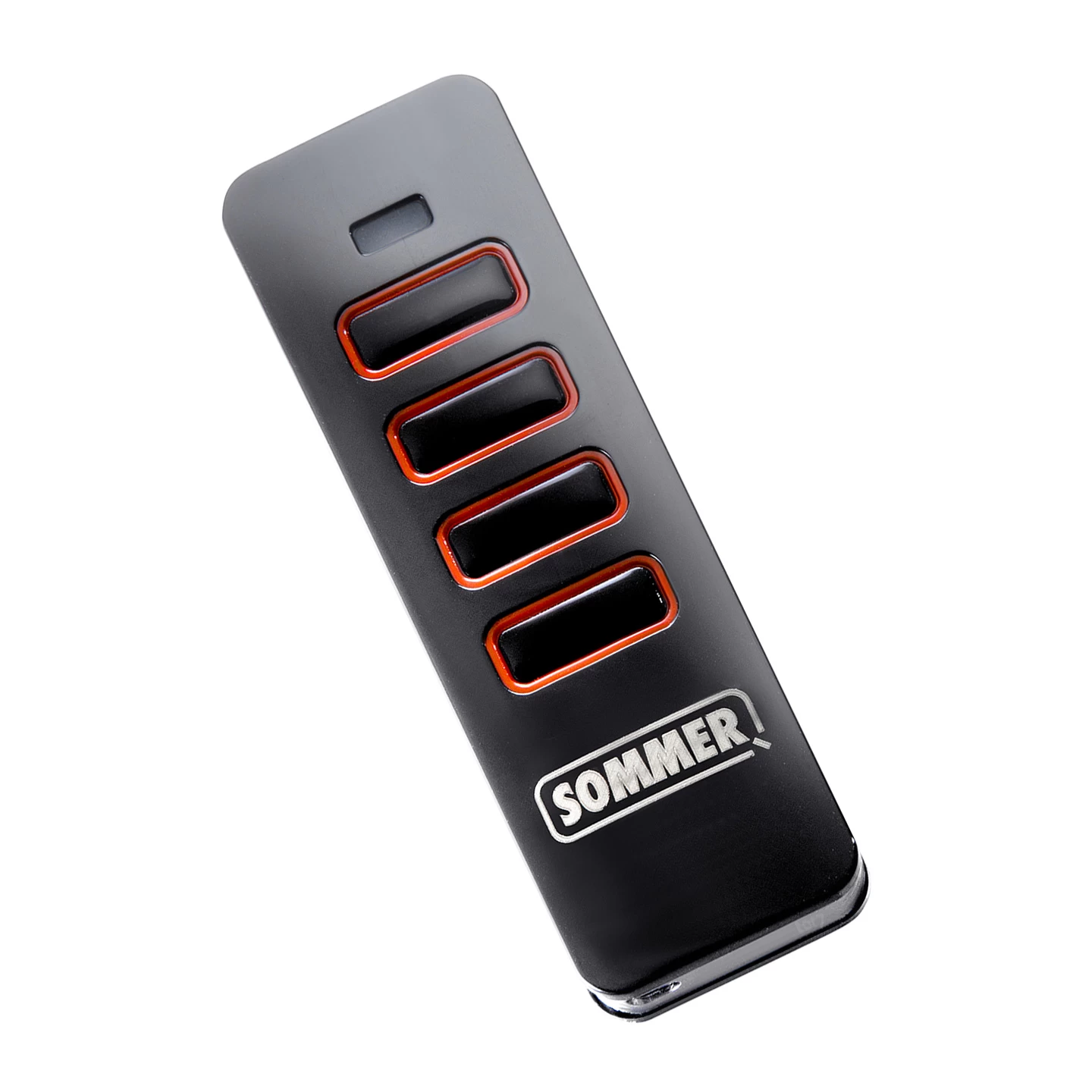

vorprogrammierter SOMMER Handsender Pearl Vibe, schwarz-rot mit Vibrationsfunktion

Der SOMMER Garagentorantrieb S 9080 pro+

Bei den Garagentorantrieben pro+ und base+ handelt es sich um die neusten Modelle, die der Hersteller SOMMER derzeit anbietet. Diese profitieren aber auch von den langjährigen Erfahrungen durch die Vorgängermodelle Marathon, Sprint und Duo, welche stets zur Verbesserung der Antriebe führten. Wie bei allen SOMMER-Antrieben wird auch bei den Serien pro+ und base+ das Prinzip eines Deckenschlepper-Antriebs angewandt. Dies bedeutet, dass die eigentliche Antriebseinheit, der Laufwagen, nicht starr am Ende der Laufschiene befestigt ist, sondern selbst auf dieser entlangfährt. Im Gegensatz dazu ist die Kette nicht mitlaufend, sondern feststehend in der Schiene fixiert. Der Vorteil dieses Funktionsprinzips ist, dass die Antriebe verschleißärmer, langlebiger und auch wartungsfrei sind. Zudem kommt es im laufenden Betrieb zu einer geringeren Schallemission, welche nur selten den Wert von 59 db(A) übersteigt.

Mit den neuen Bezeichnungen pro+ und base+ wurden bei SOMMER aber auch diverse Neuerungen in Technik und Design eingeführt. So sind beispielsweise alle Torantriebe aus diesen Serien mit einer im Laufwagen eingebauten internen Beleuchtung ausgestattet. Für diese kommen besonders lichtstarke, aber dennoch sparsame SMD-LEDs zum Einsatz. Eine weitere Neuerung betrifft die Stromabnehmer, welche zur Stromübertragung der Niederspannung von Schiene und Kette auf den Laufwagen dienen. So wurden die Abnehmer noch einmal mehr in Richtung weniger Verschleiß, mehr Lebensdauer und höherer Zuverlässigkeit bei der Stromübertragung optimiert.

Insgesamt sind innerhalb der Modellreihe pro+ drei verschiedene Versionen mit unterschiedlicher Leistung erhältlich. Bei dem hier präsentierten Antrieb S 9080 pro+ handelt es sich um die mittlere Variante. Deren maximale Zugkraft beträgt 800 N, wodurch dieser Garagentore mit einem Gewicht von bis zu 160 kg und einer Breite von 6000 mm bewegen kann. Ist das Tor noch schwerer oder auch breiter, so ist der noch stärkere SOMMER Garagentorantrieb S 9110 pro+ (mit 1100 N) die bessere Wahl. Ist das Tor jedoch deutlich kleiner und leichter (weniger als 120 kg und Breite unter 4500 mm), so kann auch auf den günstigeren SOMMER Garagentorantrieb S 9060 pro+ (mit 600 N) zurückgegriffen werden.

Technische Daten

Eigenschaften	S 9080 pro+
maximale Zug- und Druckkraft:	800 N
Öffnungsgeschwindigkeit:	21 cm/s
Gesamtgewicht (Antrieb + Schiene):	13 kg
Bewegungshub (mit 3-teiliger Schiene):	2750 mm
max. Bewegungshub (mit 3 x 1096 mm Schienenverlängerung):	6000 mm
Gesamtlänge (nur Schiene, ohne Steuerungsgehäuse):	3327 mm
maximale Torfläche (leichtgängiges Sektionaltor):	15,00 m²
maximales Torgewicht:	160 kg
maximale Torbreite:	6000 mm
maximale Höhe Schwingtor:	2750 mm
maximale Höhe Sektionaltor:	2500 mm
Standby:	1 W
Beleuchtung:	6 SMD-LED
Einsatz-Temperaturbereich:	-25 bis +65 °C
Funkstandard:	868,95 MHz SOMloq2

Wandsteuerung, Laufwagen und Anschlüsse für Zubehör

Bei den Antrieben der Modellreihe pro+ ist die Antriebssteuerung nicht an der Laufschiene, sondern in einem separaten Gehäuse zur Wandmontage untergebracht. Dies hat den Vorteil, dass die Steuerung unabhängig von der Schiene innerhalb der Garage platziert werden kann. Zur Verbindung von Steuerung und Antriebeinheit liegt immer eine 5 m lange Steuerungsleitung bei. Auf der Oberseite der Wandsteuerung ist zudem ein praktischer Innentaster mit zwei Tasten integriert. In der Standardeinstellung ist die erste Taste auf die normale Impulsfunktion (Impulsfolge Tor-Auf – Stopp – Tor-Zu – Stopp – usw.) programmiert, während sich auf der zweiten wahlweise die Funktionen Licht oder Teilöffnung programmieren lassen. Außerdem gibt es einen zweiten einstellbaren Betriebsmodus, bei welchem die Taste 1 nur den Befehl Tor-Auf und die Taste 2 den Befehl Tor-Zu auslöst.

Die im Steuerungsgehäuse befindliche Steuerungsplatine beherbergt verschiedene Steckplätze für nicht mitlaufendes Zubehör. Dies ist all jenes Zubehör, was aufgrund von dessen Funktion, stationär und somit nicht am beweglichen Laufwagen angebracht werden kann. Hierzu gehören z. B. externe Wand- und Schlüsseltaster, externe Funkempfänger, Zusatzrelais und auch die separat erhältliche SOMMER LED-Zusatzbeleuchtung Lumi pro+. Zudem gibt es auch bestimmte Sicherheitseinrichtungen wie z. B. Lichtschranken, die stationär entweder vor oder hinter dem Torblatt angebracht werden müssen.

Auf der Motorsteuerungsplatine, die sich innerhalb des Laufwagens befindet, gibt es noch weitere Steckplätze für Zubehör. Es handelt sich hierbei um mitlaufendes Zubehör, das entweder direkt mit dem Laufwagen oder auch mit dem Torblatt mitfährt. Hierzu zählen beispielsweise Bewegungsmelder, Parkpositionslaser, Buzzer oder Feuchtigkeitssensoren, aber auch Sicherheitseinrichtungen wie Schließkantensicherungen und Schlupftürkontakte. Der überwiegende Teil dieser Steckplätze ist in Form von leicht zu erkennenden, beschrifteten Plug-And-Play-Anschlüssen ausgeführt. Neben den Zubehörsteckplätzen ist auf der Motorplatine auch ein intelligenter Hall-Sensor verbaut. Mit diesem ist die Steuerung jederzeit in der Lage, die genaue Position des Laufwagens zu erfassen.

SOMloq2-Funkstandard

Bei den neuen Garagentorantrieben der Modellreihen pro+ und base+ wurde erstmalig auch ein neuer bidirektionaler Funkstandard SOMloq 2 eingeführt. Bidirektional bedeutet, dass der im Antrieb verbaute Funkempfänger nicht nur Befehle empfangen, sondern auch eine passende Rückmeldung senden kann. Zudem ist der neue Standard auch mit einer 128-Bit-Verschlüsselung versehen, was die Funkübertragung gegenüber den älteren Funksystem SOMloq Rolling Code deutlich sicherer macht. Die in den pro+ Antrieben eingebauten SOMloq2-Funkempfänger verfügen jeweils immer über vier Kanäle, die auf die Funktionen Impuls (CH1), Teilöffnung/Licht (CH2), Richtungswahl Tor-Auf (CH3) und Richtungswahl Tor-Zu (CH4) programmiert sind. Zudem sind diese Empfänger in der Lage Informationen über den Erhalt von Funkbefehlen oder auch die Position des Torantriebs zurück zu senden.

Im internen Speicher des Funkempfängers können bis zu 40 verschiedene Funkbefehle abgespeichert werden. Bei einem Funkbefehl handelt es sich hierbei um eine einzelne Handsendertaste, die auf eine Funktion des Torantriebs programmiert wurde. Werden an dem Antrieb stets 4-Befehl-Handsender wie z. B. der Pearl Vibe verwendet und alle Tasten jeweils auf den Antrieb programmiert, so lassen sich insgesamt also 10 Handsender anlernen. Es können allerdings auch mehr als 10 Handsender programmiert werden, wenn weniger Befehle pro Sender genutzt werden. Allgemein lässt sich der Speicher zudem mit dem separat erhältlichen Modul SOMMER Eprom Memo auf 450 Funkbefehle erweitern.

Damit sich der pro+ Torantrieb nach der Installation direkt bedienen lässt, wird immer ein zum SOMloq2-Funksystem kompatibler Handsender mitgeliefert. Es handelt sich hierbei um den SOMMER Handsender Pearl Vibe mit eingebauter Vibrationsfunktion. Der Sender quittiert jeden erfolgreich an den Antrieb übermittelten Funkbefehl durch ein kurzes Vibrieren. Bei dem 4-Befehl-Handsender stehen insgesamt vier Funktionstasten zur Verfügung, die sich auf vier Funktionen an einem Antrieb oder auch an vier verschiedene Torantriebe programmieren lassen. Dies funktioniert sowohl an Funkempfängern mit SOMloq2 als auch mit SOMloq Rolling Code (gilt nicht für Vibrationsfunktion), da beide Funksysteme mit der 868 MHz Frequenz arbeiten.

Hinweis: Der im S 9080 pro+-Antrieb eingebaute SOMloq2-Empfänger ist nicht abwärtskompatibel. Er kann also nur mit neuen SOMloq2-fähigen Handsendern wie dem Pearl-Vibe kommunizieren. Ältere SOMloq-Rolling-Code-Handsender sind dagegen nicht zur pro+-Reihe kompatibel.
