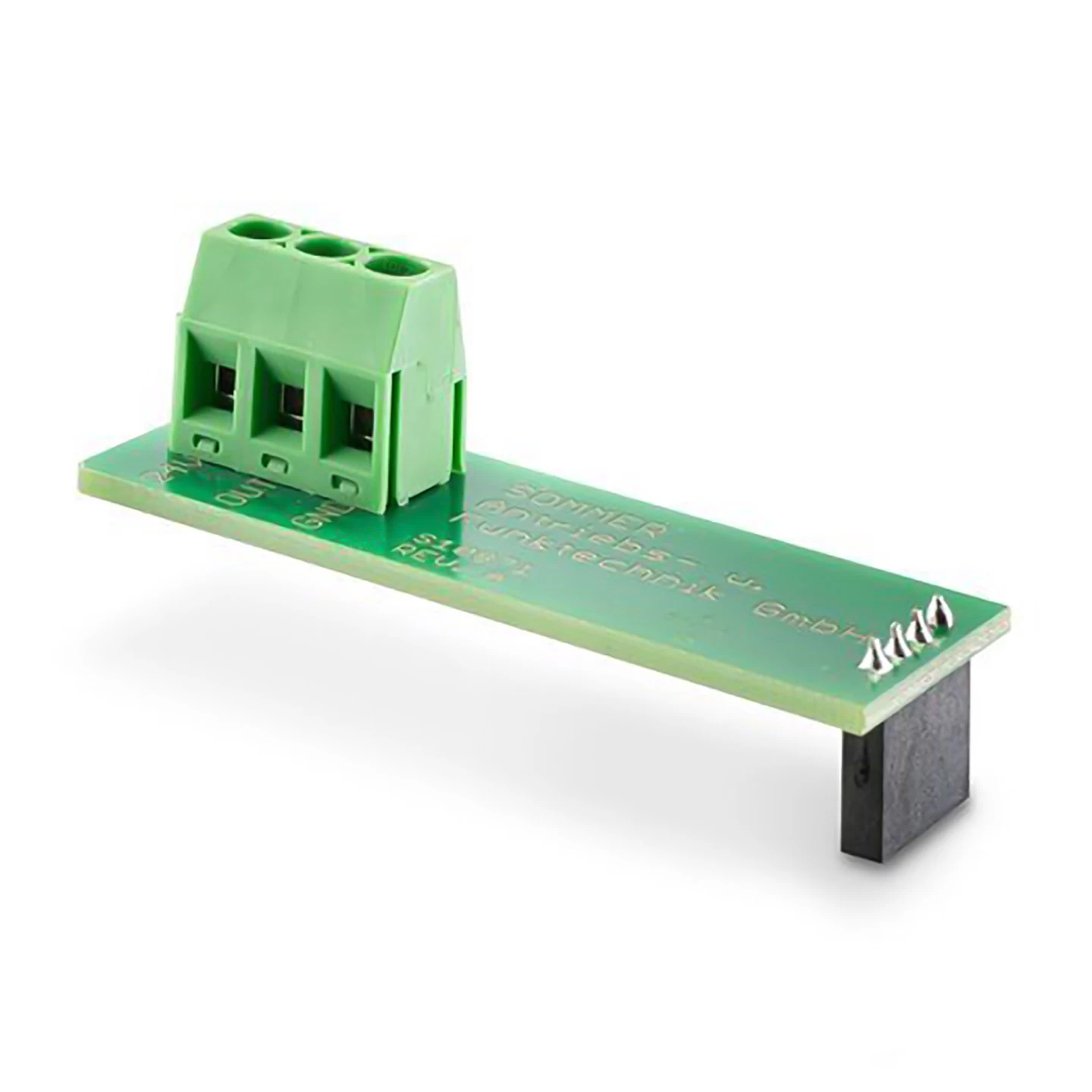

Beschreibung zu SOMMER Erweiterungsplatine Output OC

Die SOMMER Erweiterungsplatine Output OC ist ein Sonderzubehör, das passend für die SOMMER Garagentorantriebe base+, pro+, tiga und RCD Vision+ verfügbar ist. Es ist zudem auch zu dem Aperto Torantrieb A800 XL kompatibel. Bei der Platine handelt es sich um einen Open-Collector-Ausgang zur Übertragung eines statischen Signals zum Torzustand (Tor geschlossen oder Tor nicht geschlossen), der an Smarthome-Systemen verwendbar ist. Alternativ ist es mit der Platine aber auch möglich, eine weitere 24-V-Zusatzbeleuchtung an der Antriebssteuerung anzuschließen und diese auch über den Antrieb zu bedienen.

Lieferumfang

1 x SOMMER Erweiterungsplatine Output OC

Smarte Torsteuerung dank SOMMER Erweiterungsplatine Output OC

Mit dem technischen Fortschritt der vergangenen Jahre wurde Smarthome zu einem bedeutenden Thema. Immer mehr Kunden wünschen sich heutzutage, ihr Haus und die darin befindlichen Geräte wie z. B. Beleuchtungen, Heizung, Türschlösser und Fensterkontakte über Ihr Handy überwachen und auch bedienen zu können. Auch elektrische Torantriebe sollen dabei zunehmend in solche Smarthom-Systeme eingebunden werden. Bei dieser Integration ist es jedoch wichtig, dass man nicht nur Befehle an den Antrieb senden, sondern auch Informationen zum Torzustand zurückerhalten kann. Genau hierfür ist bei den Garagentorantrieben base+, pro+, tiga, RCD Vision+ und Aperto A800 XL die SOMMER Erweiterungsplatine Output OC erhältlich.

Auf dieser Platine ist ein sogenannter Open-Collector-Ausgang vorhanden, der hier kontaktfrei geschaltet wird. Mit diesem Output OC ist es möglich, ein statisches 24 V Signal von z. Bsp. einem SOMMER Garagentorantrieb S 9060 base+ auf ein entsprechendes Zielgerät wie einem Smarthome-Zubehör zu übertragen. Ist gleichzeitig der DIP-Schalter 2 innerhalb der Decken oder Wandsteuerung auf On gestellt, so bildet dieses Signal stets den Torzustand ab. Hierbei wird zwischen den Zuständen „Tor geschlossen“ und „Tor nicht geschlossen“ unterschieden, wobei letzterer alle Positionen außerhalb der Torendlage Tor-Zu umfasst. Dies betrifft also auch die Teilöffnung, die Lüftungsposition (etwa bei automatischer Belüftung mit Sommer Feuchtigkeitssensor Senso) und alle Positionen im aktiven Torlaufbetrieb des Antriebs. Dank der SOMMER Erweiterungsplatine Output OC kann Ihr Smarthome-System also permanent auswerten, ob Ihr Garagentor gerade verschlossen ist oder nicht und dies in andere Funktionen wie z. B. die Heizungssteuerung mit integrieren.

Hinweis1: Bitte beachten Sie, dass auf dem Ausgangssignal der Platine Output OC immer eine 24 V Spannung liegen kann; das Signal ist also nicht potentialfrei. Bitte sprechen Sie daher immer mit Ihrem Techniker oder konsultieren Sie die Bedienungsanleitung Ihrer Smarthome-Geräte, ob diese auch wirklich für derartig eingehende Signale ausgelegt sind. Braucht Ihr Gerät dagegen immer ein potentialfreies Eingangssignal, so wäre die SOMMER Erweiterungsplatine Output OC hier ungeeignet und es würde die Gefahr bestehen, dieses zu beschädigen. Hierfür wäre alternativ auch das SOMMER Zusatzrelais Relay erhältlich, dass mit potentialfreien Schaltrelais arbeitet, die keine Spannung auf das Zielgerät übertragen.

Alternative Beleuchtungssteuerung

Da der im SOMMER Garagentorantrieb vorhandene Steckplatz für die Output-OC-Platine einstellbar ist, lässt sich die Erweiterungsplatine alternativ auch als Steckplatz für ein weiteres Beleuchtungszubehör verwenden. Hierfür muss nur der DIP-Schalter 2 innerhalb der Decken- oder Wandsteuerung wie im Auslieferungszustand auf Off gestellt sein. In Ihrer Funktion als Beleuchtungsanschluss stellt die SOMMER Erweiterungsplatine Output OC eine 24 V Gleichspannung mit max. 750 mA zur Verfügung, woraus sich eine Leistung von max. 18 W ergibt. Es lassen sich also alle Leuchtmittel mit dazu passenden Leistungsdaten anschließen. Der Hersteller bietet hier z. B. die SOMMER LED-Beleuchtung Lumi-Strip an, die über das Output OC betrieben werden kann.

Die an der Erweiterungsplatine angeschlossene Beleuchtung verhält sich immer genau gleich, wie die im Laufwagen des Antriebs eingebaute Antriebsbeleuchtung. Wird etwa über den Handsender eine Torfahrt ausgelöst, so schaltet sich auch die Zusatzbeleuchtung mit ein. Nach dem Ablauf der eingestellten Nachleuchtdauer (Werkseinstellung 180 sec.) geht die zusätzliche Beleuchtung ebenfalls zusammen mit dem Antriebslicht wieder aus. Auch bei einer direkten Ansteuerung der Antriebsbeleuchtung wie z. B. über einen Handsender oder Wandtaster, wird die am Output OC angeschlossene Zusatzbeleuchtung parallel dazu ein- und ausgeschaltet.

Einfacher Einbau der Erweiterungsplatine dank Plug-And-Play-Steckplatz

Eine Besonderheit bei SOMMER Garagentorantrieben ist, dass vieles Sonderzubehör ganz einfach über vorgefertigte Steckplätze angeschlossen werden kann. Dies betrifft hier auch die SOMMER Erweiterungsplatine Output OC, die denselben Steckplatz nutzen kann, wie das Zusatzrelais Relay. Der vierpolige Steckplatz, der mit den Ziffern 1 und 4 gekennzeichnet ist, liegt auf der Steuerplatine links neben dem Schaltnetzteil. Die Steuerplatine befindet sich bei den Antrieben base+ und Aperto A800 XL innerhalb einer Deckensteuerung hinten an der Antriebsschiene, während sie bei den Modellen pro+, tiga und RCD Vision+ in einer externen Wandsteuerung untergebracht ist. Einmal eingesteckt ist die Erweiterungsplatine sofort betriebsbereit. Sie muss also nicht über zusätzliche Programmiermenüs aktiviert werden. Wie die Platine funktioniert, ist jedoch von der Stellung des DIP-Schalters 2 auf der Steuerplatine abhängig. Steht dieser wie bei Auslieferung auf Off, so gibt die Output-OC-Platine das Beleuchtungssignal aus. Wird er auf On gestellt, so erfolgt immer die Ausgabe des Torzustands.

Hinweis: Bitte beachten Sie, dass die SOMMER Erweiterungsplatine Output OC nur für die SOMMER Torantrieben base+, pro+, tiga und RCD Vision+ sowie für den Aperto-Antrieb A800 XL geeignet ist. Nur bei diesen Antrieben ist der für die Platine erforderliche Steckplatz mit den Ziffern 1 und 4 vorhanden. Da andere Antriebsmodelle, wie z. B. die Modelle Sprint, Duo oder Marathon nicht über einen solchen Anschluss verfügen, ist bei diesen das Output OC nicht kompatibel.

Technische Daten

Zubehör für SOMMER-Antriebe base+, pro+, tiga, RCD Vision+ u. Aperto A800 XL
Open-Collector Ausgang
schaltet kontaktfrei
gibt statisches Signal zum Torzustand (Tor geschlossen/Tor nicht geschlossen) aus
alternativ als Anschluss für 24-V-Beleuchtung verwendbar
DC 24 V, max. 750 mA, max. 18 W
einfacher Einbau über Plug-Play-Anschluss (gekennzeichnet mit Ziffern 1 u. 4)

EAN: 4015862958662
