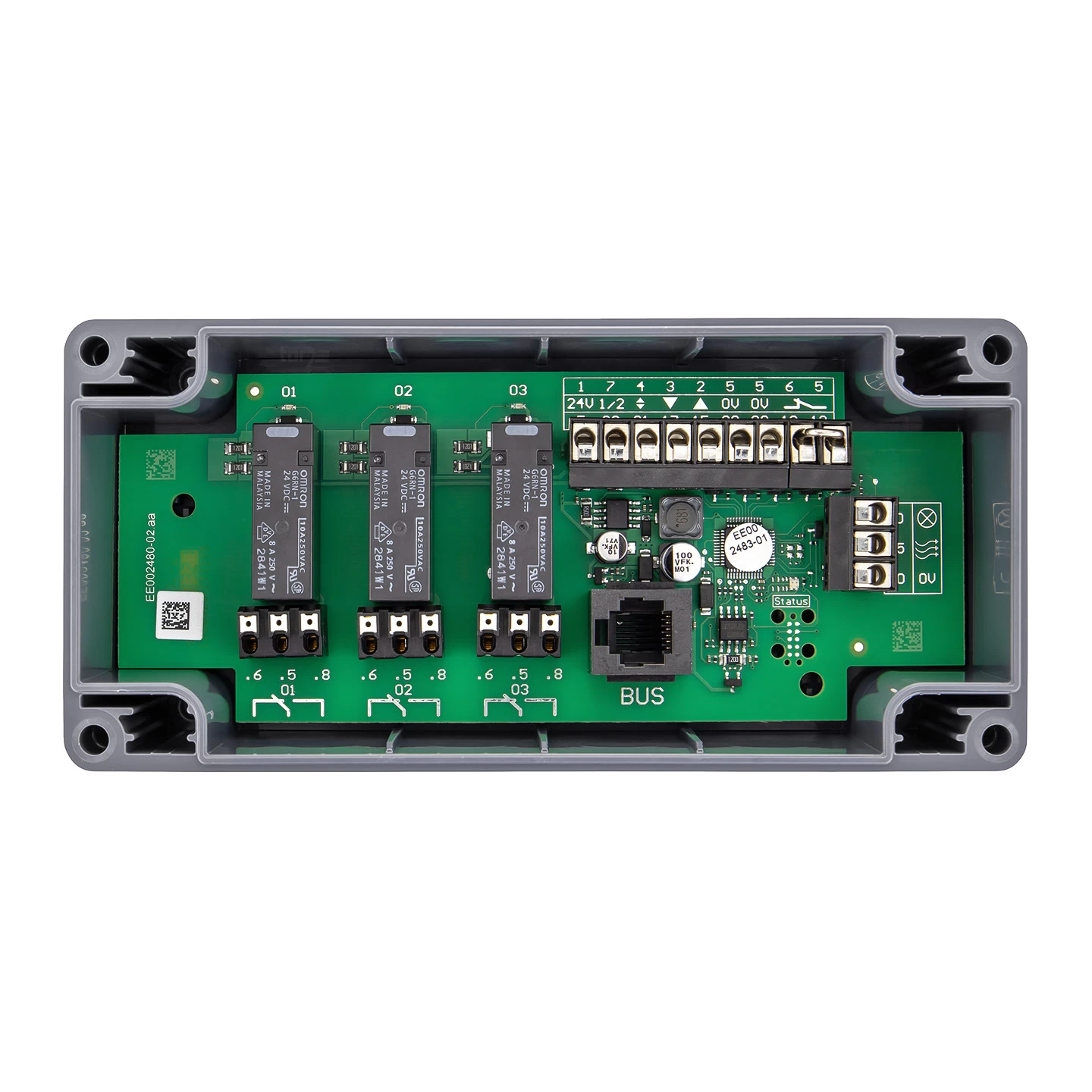

Hörmann Universaladapterplatine UAP 1

Beschreibung zu Hörmann Universaladapterplatine UAP 1

Die Hörmann Universaladapterplatine UAP 1 eignet sich für die optimale Erweiterung von SupraMatic-, LineaMatic- und RotaMatic-Antrieben. Sie ermöglicht über den Hörmann 2-Kanal-Relais-Empfänger HET-E2, 868 MHz, BiSecur, bidirektional oder über externe Bedienelemente wie beispielsweise den Hörmann Innentaster IT 4, nur für Anschluss an UAP 1, die Richtung der Toröffnung direkt zu bestimmen. Dabei ist es Ihnen möglich, zu entscheiden, ob sich das Tor nur öffnen, nur schließen oder ob es stoppen soll.

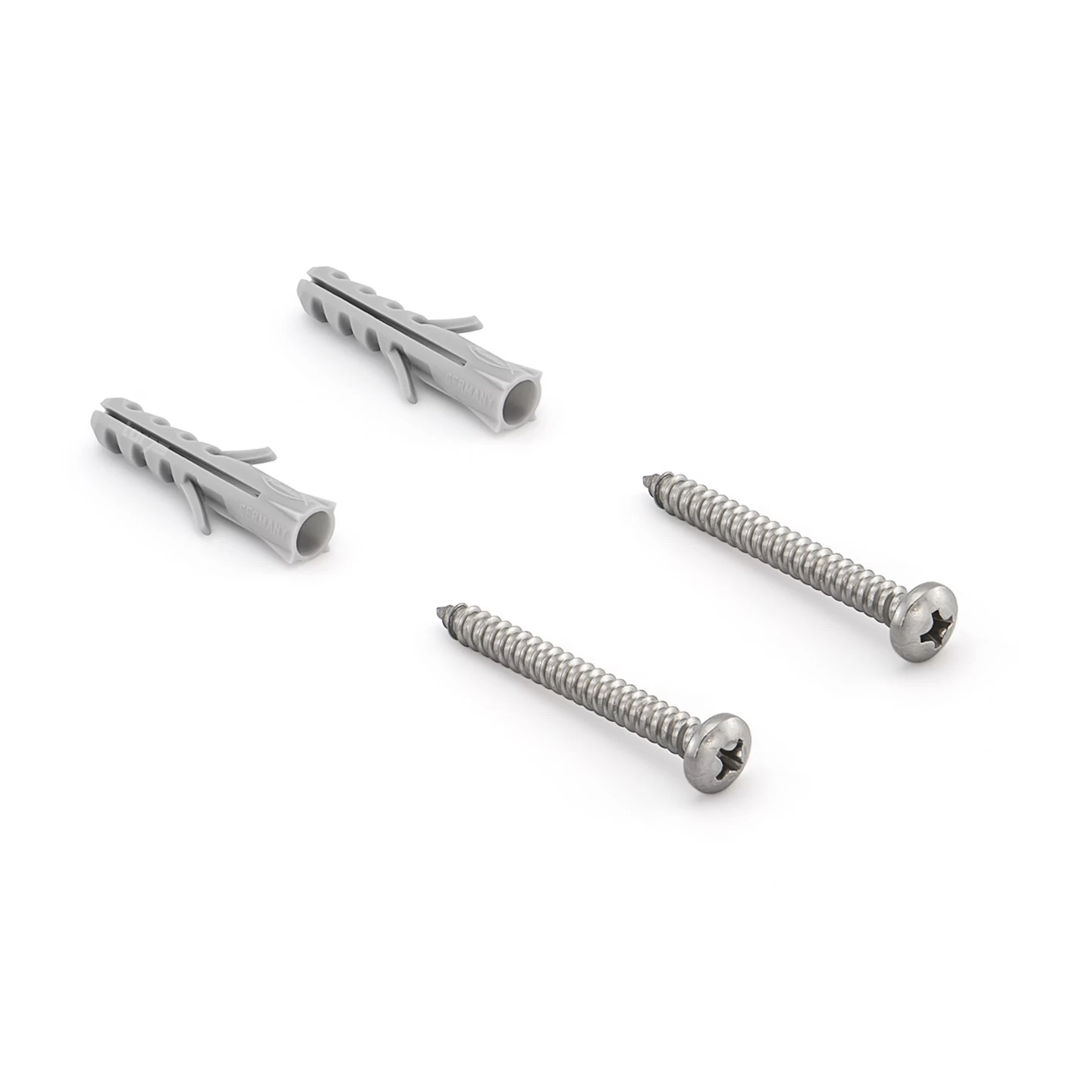

Lieferumfang

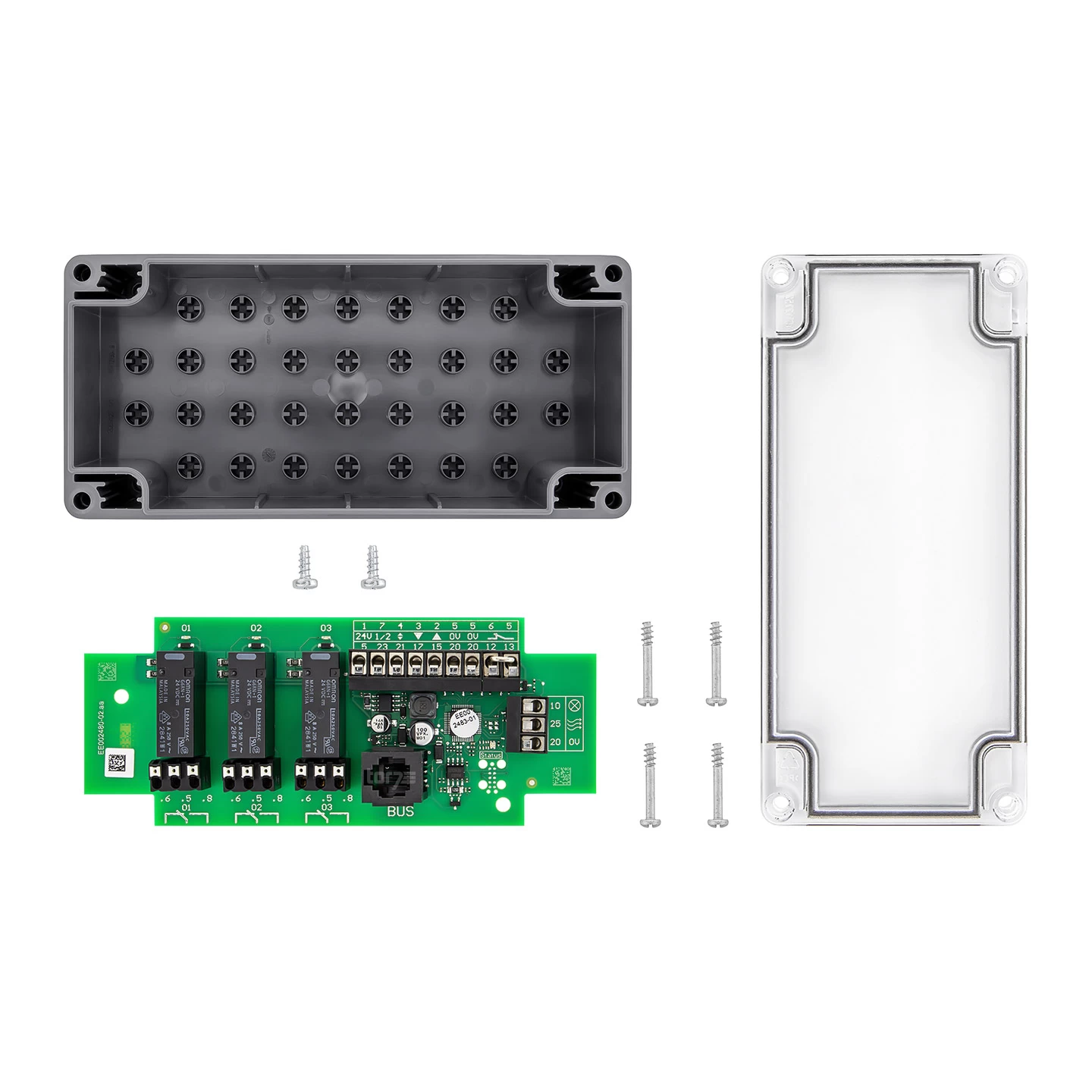

• Universaladapterplatine UAP1

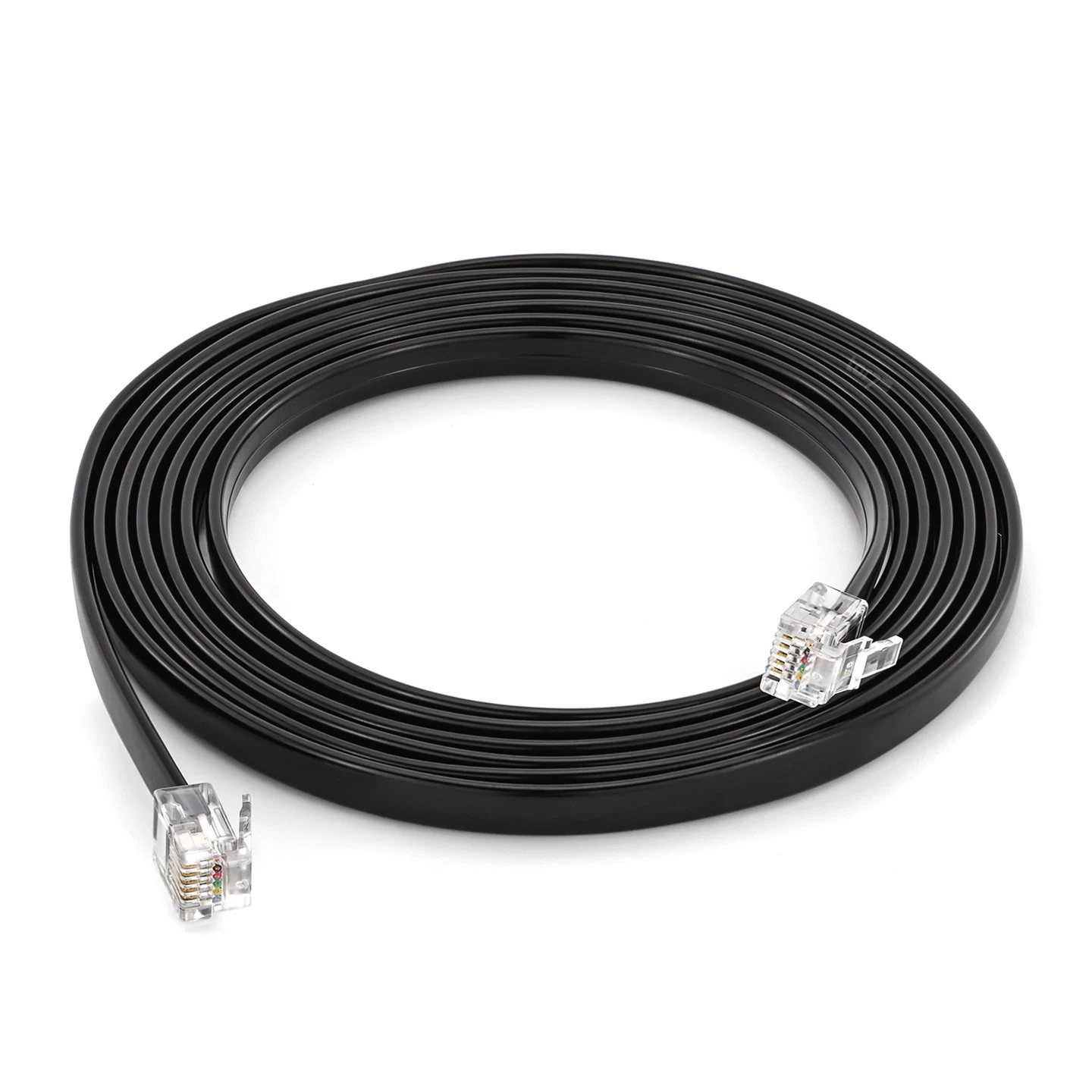

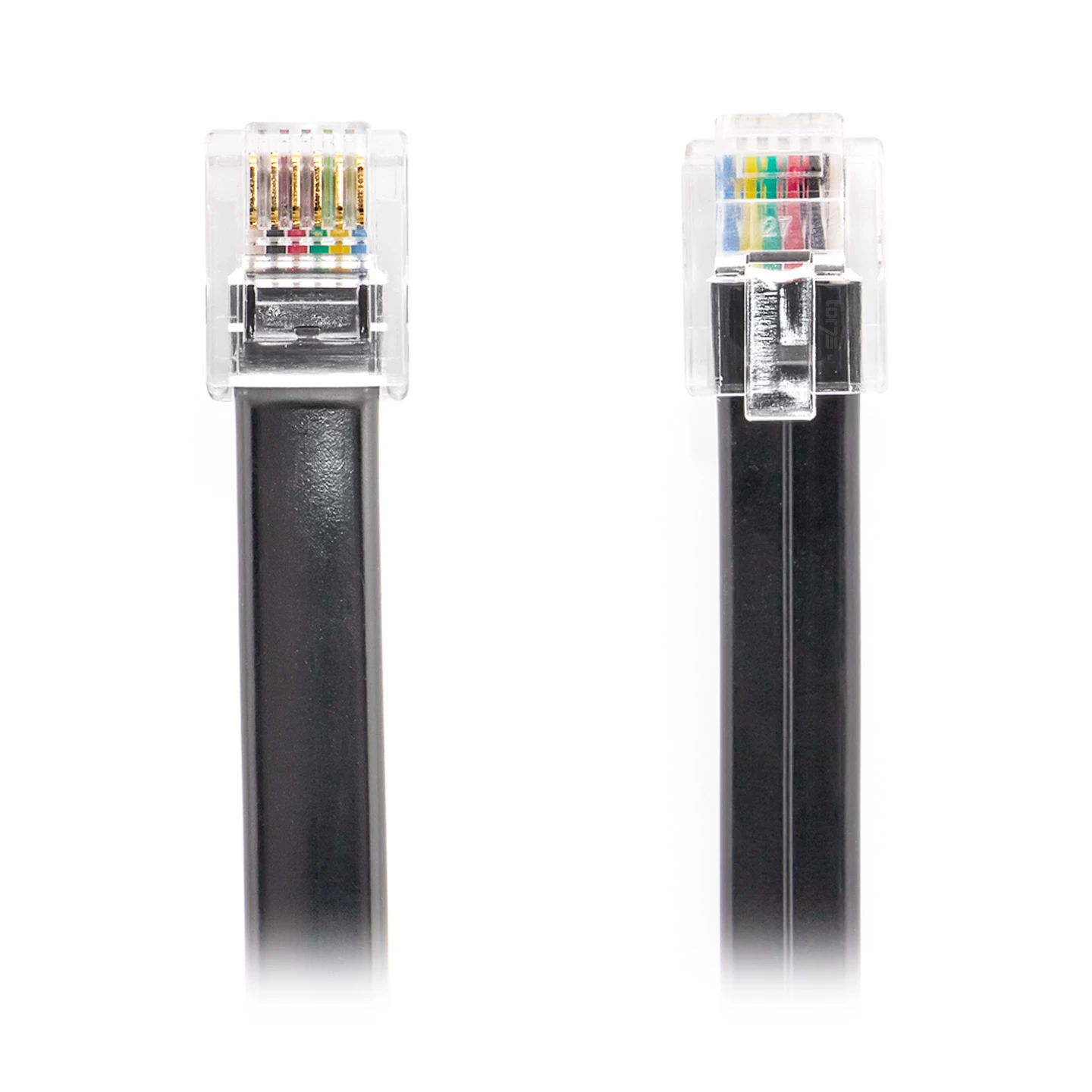

• Bus-Kabel

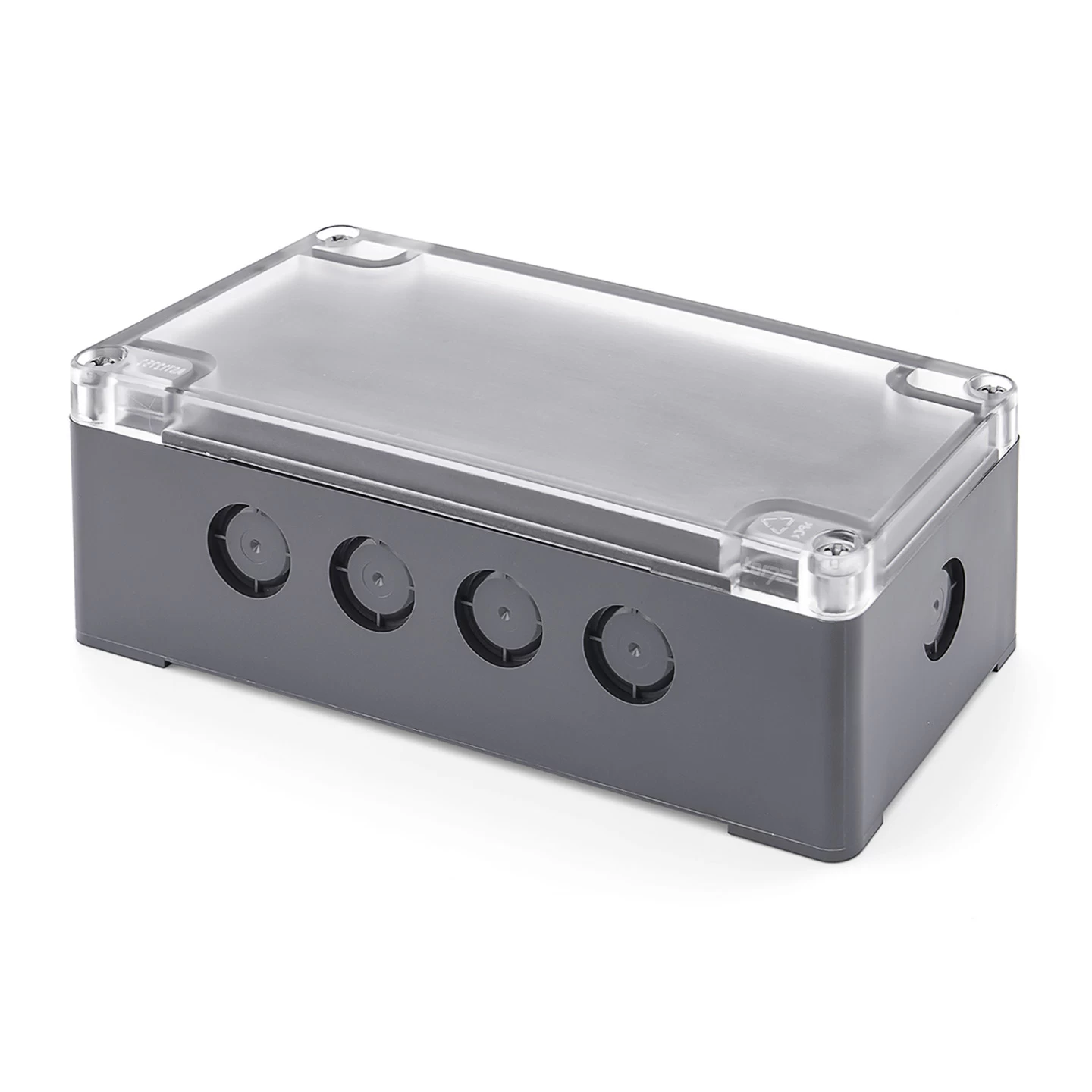

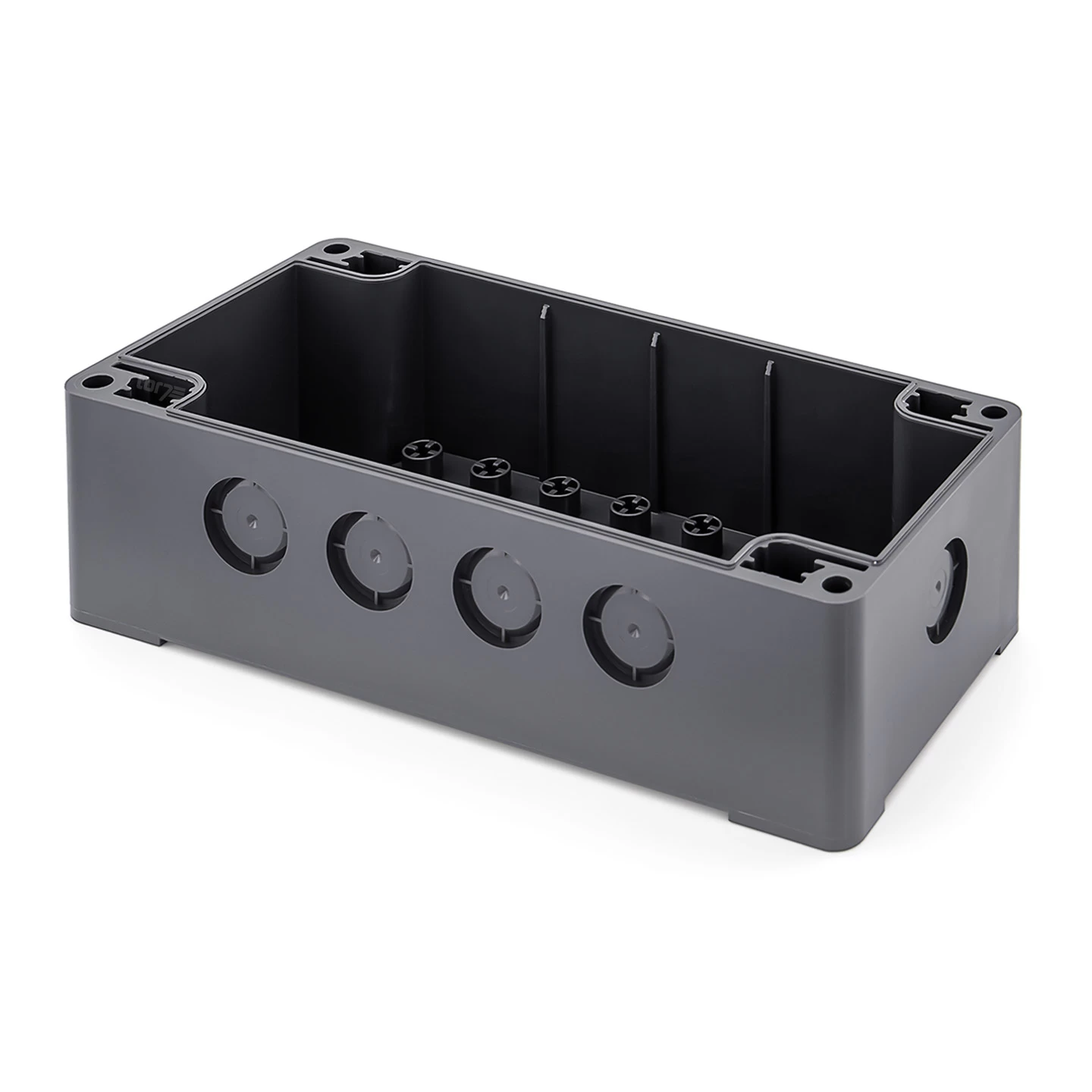

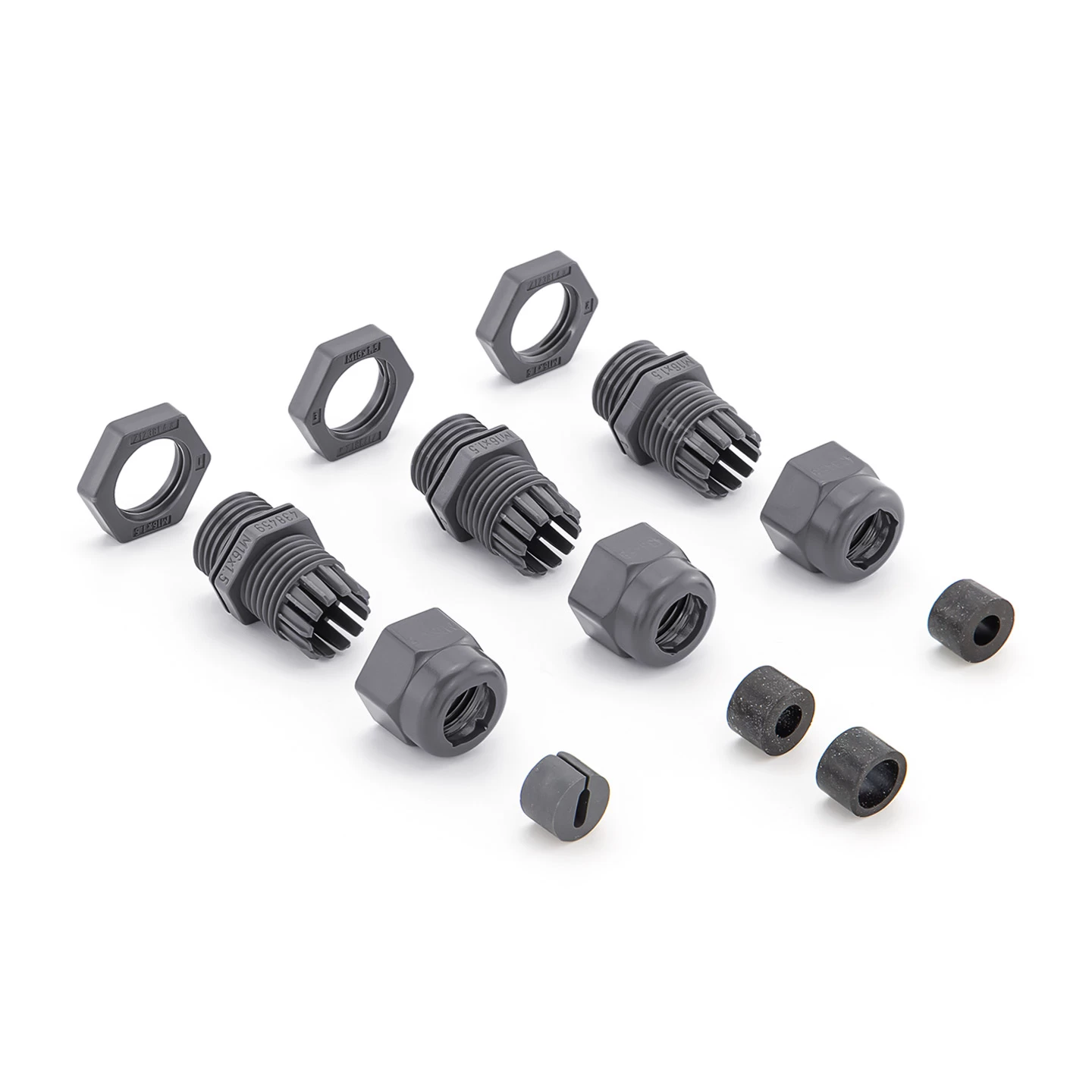

• Gehäuse
• Schaltplan

Die Hörmann Universaladapterplatine UAP 1 kann nur für die Antriebe SupraMatic der Serie 2 und der Serie 3 sowie beim LineaMatic und RotaMatic verwendet werden. Weiterhin hat der Anwender die Möglichkeit mit diesem Zusatzgerät die Teilöffnungsfunktion und die praktische Beleuchtung des Garagentorantriebes direkt ansteuern zu können. Diese Option ist sonst nur bei der Ansterung per Funk gegeben. Um die Torstellung über externe, bauseits vorhandene Anzeigen sehen zu können, sind mehrere freie Kontakte vorhanden. Sie kommen zum Einsatz, falls das Tor nicht richtig eingesehen werden kann.

Technische Daten

• Schaltleistung max.: 30 V DC / 2,5 A (ohmsche Last), 250 V AC / 500 W (ohmsche Last)
• für Richtungswahl (Auf/Stopp/Zu) über externe Bedienelemente
• und/oder zur Ansteuerung der Antriebsbeleuchtung und Teilöffnungsfunktion

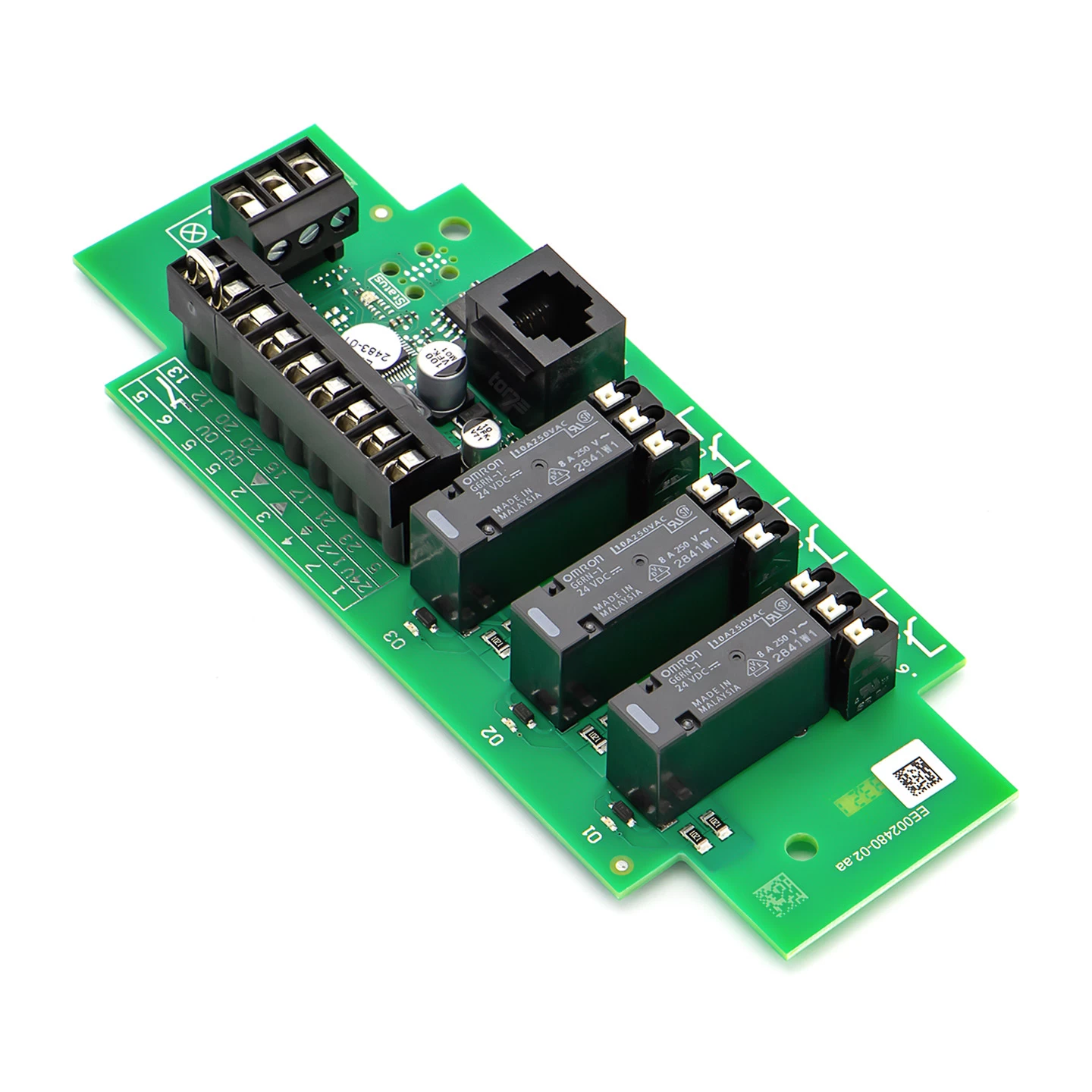

• zusätzliche potenzialfreie Kontakte für Endlagenmeldung Auf/Zu sowie ein Optionsrelais
• mit 2 m Systemleitung
• Schutzart: IP 65
• Anschluss: HCP1 Bus

Im Lieferumfang enthalten sind zum einen die Universaladapterplatine UAP1 und das benötigte HCP1-Bus-Kabel. Auf der Platine befinden sich außerdem zusätzliche potenzialfreie Kontakte für die Endlagenmeldung Auf/Zu sowie ein Optionsrelais, um bei Bedarf die komplette Garagenbeleuchtung über den Torantrieb zu steuern. Weiterhin sorgt der mitgelieferte Schaltplan für eine gute Übersicht der gesamten Technik. Das Gehäuse aus festem Material schützt die Mechanik im Inneren optimal vor äußeren Einflüssen und sorgt dafür, dass der Käufer ein sehr langlebiges Produkt ohne Wartungsarbeiten erhält. Die Universaladapterplatine UAP 1 für SupraMatic, LineaMatic und RotaMatic hat eine Kontaktbelastbarkeit von 30 V DC/ 2,5 A (ohmsche Last) und 250 V AC/ 500 W (ohmsche Last).

Für welche Antriebe die UAP 1 geeignet ist, lässt sich anhand der Seriennummer des Hörmann Antriebes erkennen. Entscheidend dabei ist der letzte Buchstabe der am Antrieb angebrachten Seriennummer.

Kompatible Hörmann Antriebe für die UAP 1:

• SupraMatic 3 ab Buchstabe A am Ende der Seriennummer
• SupraMatic 2 ab Buchstabe D am Ende der Seriennummer
• RotaMatic bis 02/2017 ab Buchstabe B am Ende der Seriennummer
• RotaMatic ab 03/2017
• VersaMatic/P
• LineaMatic bis 02/2017ab Buchstabe C am Ende der Seriennummer
• LineaMatic ab 03/2017

Die Universaladapterplatine ist ausdrücklich nicht geeignet für folgende Antriebe: ProMatic und ProMatic Akku, RotaMatic Akku, DTH 700, DTU 250, STA 400 sowie STA 90 /180 / 220. Auch an Antrieben Serie 4 bzw. Generation 4 kann die UAP1 nicht angeschlossen werden, da diese über den neuen Anschluss HCP2 Bus verfügen.

EAN: 4042533349559
