Beschreibung zu Hörmann RotaMatic Akku Solar Drehtorantrieb

Sie wünschen einen Einfahrtstorantrieb ohne Stromanbindung? Der Hörmann RotaMatic Akku Solar Drehtorantrieb ist dank leistungsstarken Akkus unabhängig vom Stromnetz. Die Akku-Packs und der entsprechende Laderegler sind in einem separaten Gehäuse untergebracht. Das Aufladen bzw. die Erhaltung des Ladezustandes erfolgen über das für RotaMatic Akku passende Solar-Modul. Für die Fernbedienung ist ein Funkempfänger eingebaut. Eingestellt ist der Empfänger auf den Funkstandard 868 MHz BiSecur (868-BS).

Lieferumfang

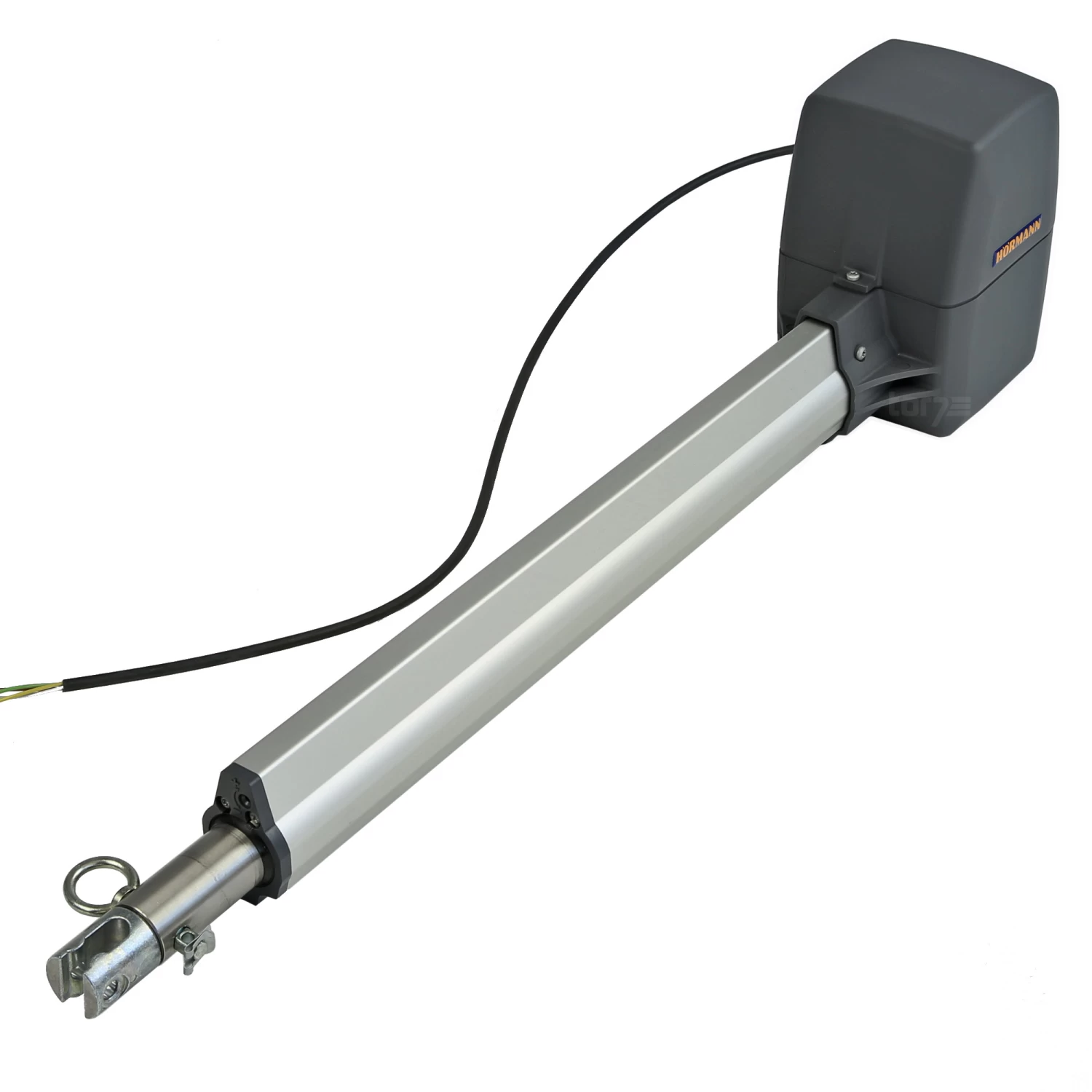

Hörmann Drehtorantrieb RotaMatic Akku (868-BS)
jeweils 1 Antrieb pro Torflügel

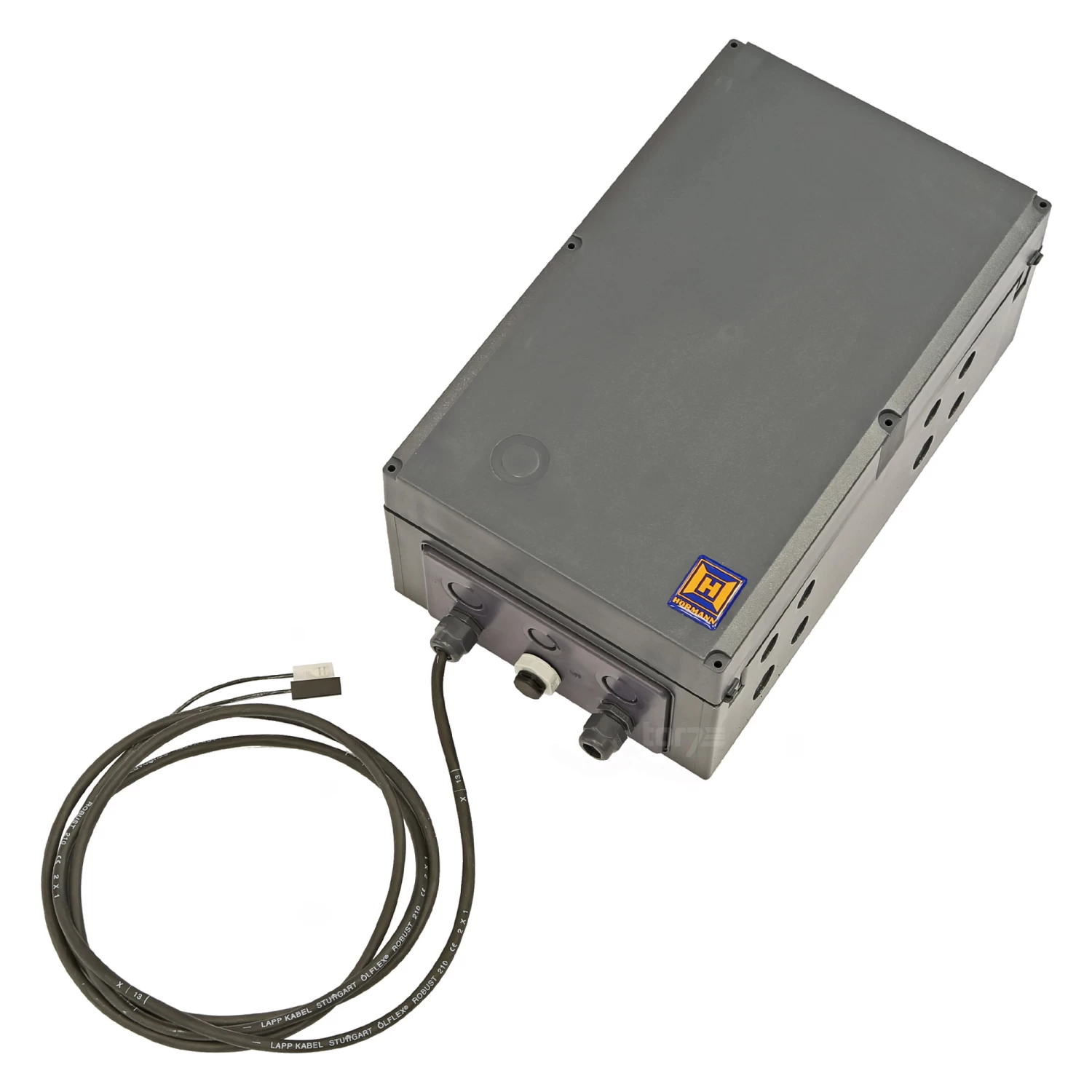

separates Gehäuse für die Akku-Packs
integrierter 5-Kanal-Empfänger (868-BS) mit Rückmeldung der Torflügelposition
Montagezubehör und Befestigungsmaterial
Montageanleitung und Schaltplan

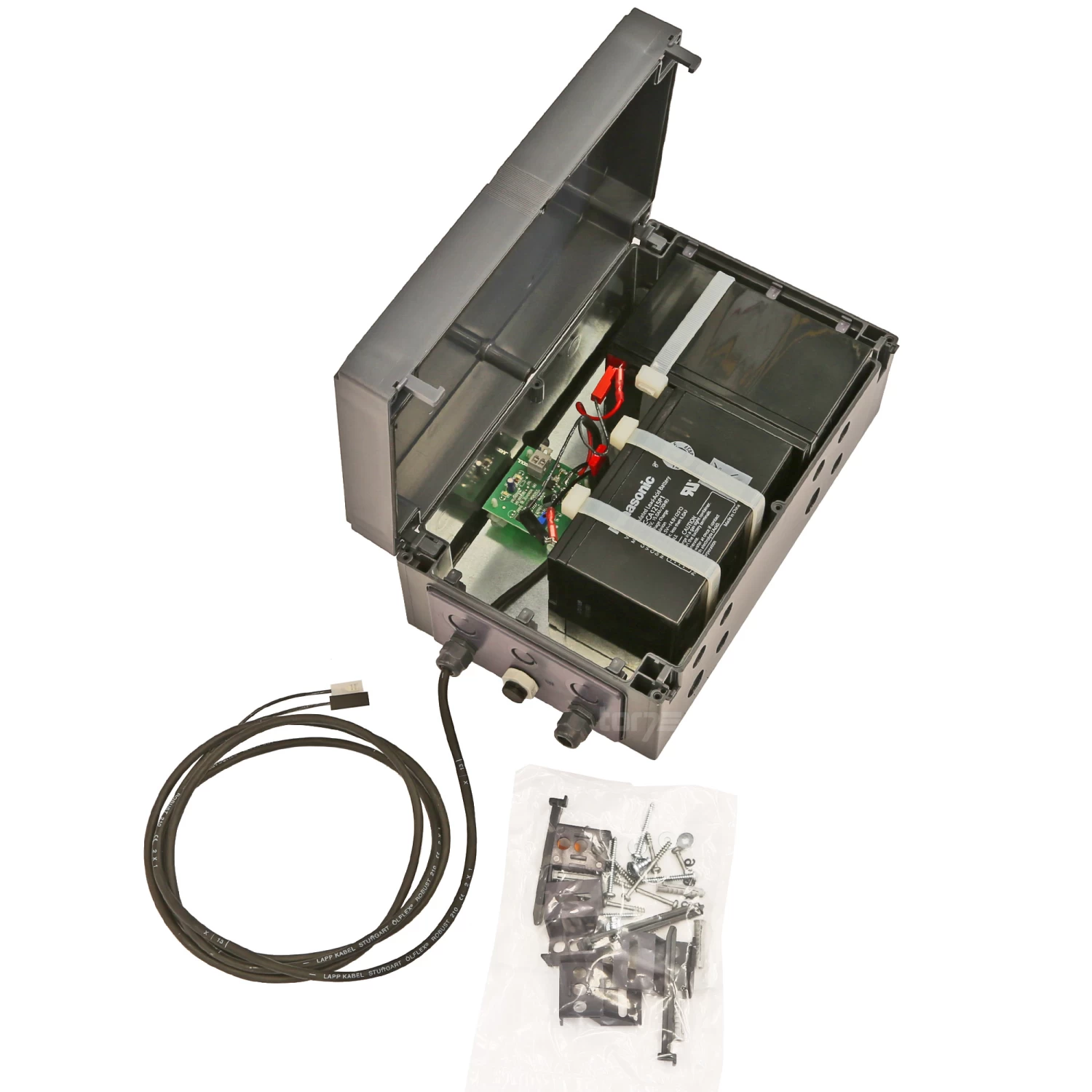

Akkueinheit AE 24 mit Verbindungsleitung 0,9 m für RotaMatic Akku
1 Stück 4-Tasten Hörmann Handsender HSE 4, BiSecur, Struktur komplett schwarz

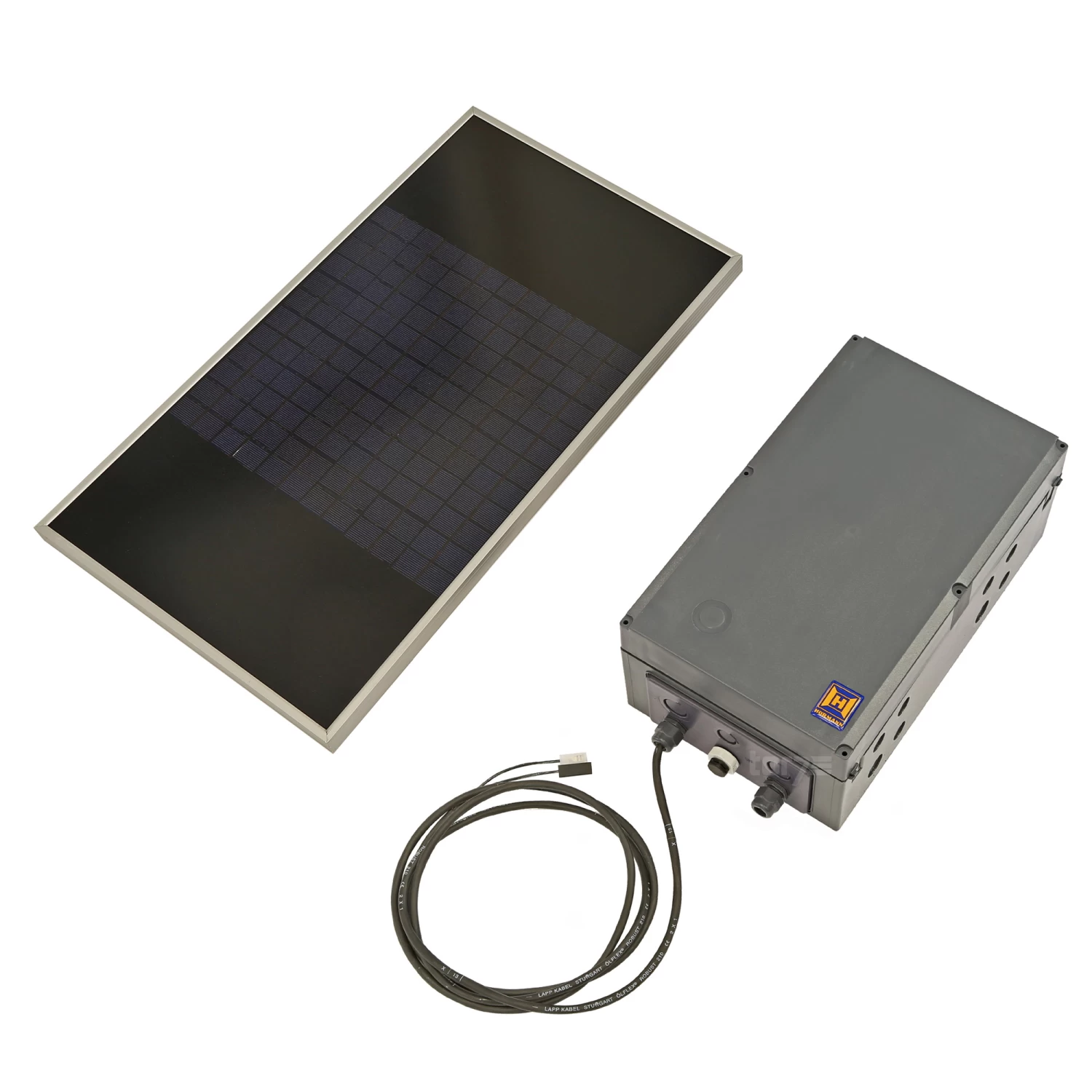

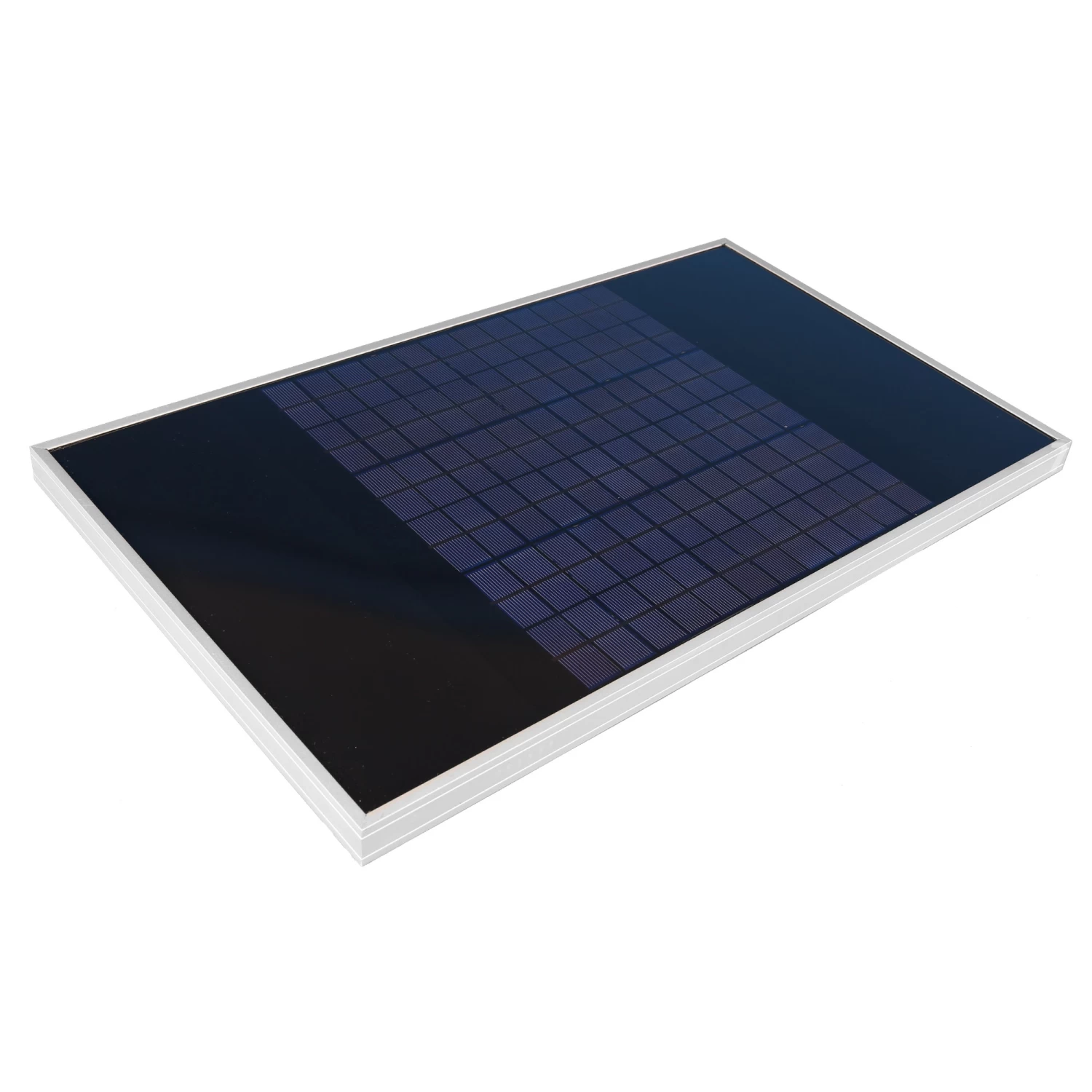

Hörmann Solar-Modul SM 24-1 für RotaMatic Akku Drehtorantriebe

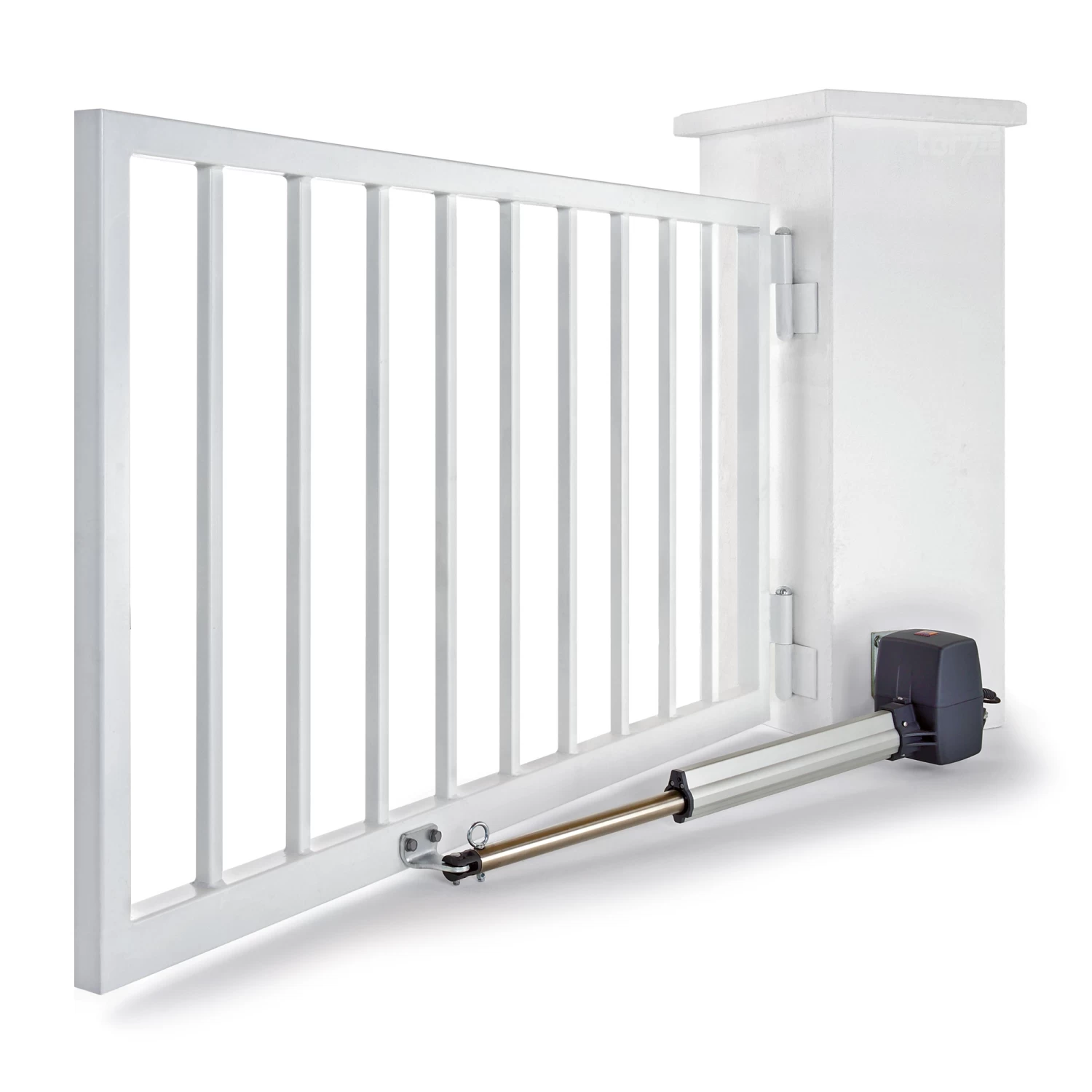

RotaMatic Einbaubeispiel

Drehtorantrieb für leichte und leichtgängige Flügeltore

Die Zug- und Druckkraft beträgt 1000 N. Dabei ist sogar eine kurzzeitige Spitzenkraft von 1100 N möglich. Der Drehtorantrieb ist für leichtgängige Tore mit einer minimalen Breite ab 1000 mm, einer maximalen Breite von 2500 mm und maximalen Höhe von 2000 mm geeignet. Um eine zu starke Windlast zu vermeiden, sollten das Gewicht des Torflügels unter 120 Kilogramm liegen und die Torfüllung nicht zu groß sein. Die Akku-Einheit hat einen 24 Volt Anschluss und ist geeignet für Umgebungstemperaturen zwischen -15 °C bis +45 °C. Je niedriger die Umgebungstemperatur ist, desto geringer fällt auch die Nutzungsdauer aus.

Optional erhalten Sie Beschlagsvarianten für besondere Einbausituationen. Ab einer Flügelbreite von 1500 mm empfehlen wir einen mechanischen End-Anschlag Tor-Zu und optional eine Absicherung in Richtung Tor-Auf mit einem Hörmann Elektroschloss 24 V als Bodenverriegelung für Drehtore und dazugehörigem Hörmann Auflaufbock als Bodenanschlag für Drehtore oder einem Hörmann Elektroschloss 24 V als Pfeilerverriegelung für Drehtore.

Bitte beachten Sie: Bei der Planung von Drehtoranlagen sind die maximalen Torblattfüllungen unter der Berücksichtigung der regionalen Windlasten zu prüfen. Dabei sind die Anforderungen der DIN EN 13241 zu berücksichtigen.

RotaMatic Akku smart steuern

Für die Fernbedienung liegt im Lieferumfang der Hörmann Handsender HSE 4, BiSecur, Struktur komplett schwarz bei. Des Weiteren lässt sich mit dem richtigen Zubehör der Antrieb über Ihr Smartphone + App fernsteuern. Dazu benötigen Sie entweder das BiSecur Gateway (Art-Nr. 4511701) oder den Hörmann Basiswürfel homee Brain (Art-Nr. 4510101). Beide Module erlauben das Fernbedienen von all Ihren Hörmann-Geräten, die mit 868-BS-Funk ausgestattet sind, mittels einer App. Der Basiswürfel mit 868-BS-Funk kann optional durch Erweiterungswürfel mit weiteren Funksystemen kommunizieren und somit lassen sich die Hörmann-Apparaturen mit Geräten anderer Smarthomes verknüpfen. Haben Sie bereits ein bestehendes Smarthome Homematic, Apple HomeKit oder DeltaDore, können Sie den Antrieb mit dem passenden Modul in dieses integrieren. Dazu erforderlich sind der WLAN-Innentaster mit Modul für Apple HomeKit (Art-Nr. 4511625), das DeltaDore X3D Gateway (Art-Nr. 4510102) für DeltaDore oder Homematic IP Gateway (Art-Nr. 4511629) für die Einbindung in Homematic. Angeschlossen werden die drei Smarthome-Gateways an der Systembuchse Bus HCP1 am Antrieb.

Technische Daten

Torflügelbreite:	max. 2500 mm, min. 1000 mm
Torflügelhöhe:	max. 2000 mm
Torflügelgewicht:	max. 120 kg
Torzyklen (Auf/Zu) pro Tag / Stunde:	max. 5 / 2
Motor:	24 V Gleichstrom-Getriebemotor
Netzanschluss:	24 V DC siehe Akku
Leistungsaufnahme:	für Akku siehe unten
Nennkraft:	220 N
maximale Zug- und Druckkraft:	1100 N
maximale Spindelgeschwindigkeit:	ca. 15 mm/s
Standby:	0,4 Watt
Gehäuse:	Aluminium und witterungsbeständiger, glasfaserverstärkter Kunststoff
Temperaturbereich:	-15 °C bis +45 °C
Schutzart Antrieb:	IP 44
Schutzart Steuerung:	IP 65
Automatischer Zulauf:	Ja, einstellbar bei aktivierter Sicherheitseinrichtung
Endlage Tor-Zu:	einstellbar durch integrierten Endschalter oder Endanschlag
Endlage Tor-Auf:	programmierbar (d.h. kein Endanschlag erforderlich!)
anschließbare Sicherheitseinrichtungen:	1
Akku-Einheit-Anschluss:	24 V Gleichstrom
Stromaufnahme:	im Standby 0,1 W
Maße Akku-Einheit:	330 x 220 x 115 mm
Gewicht Akku-Einheit:	8,8 kg
Ladezeit Akku-Einheit:	5 – 10 Stunden (ca. 60 W/h)
Kapazität Akku-Einheit:	15 Ah

Akku-Nutzungsdauer bei je 4 Torzyklen pro Tag:

ca. 40 Tage bei einer Umgebungstemperatur von +20 °C
ca. 30 Tage bei einer Umgebungstemperatur von 0 °C
ca. 20 Tage bei einer Umgebungstemperatur von -15 °C
Bei Anschluß von Verbrauchern mit 24 V Spannungsversorgung über den Antrieb wird die Nutzungsdauer des Antriebs erheblich eingeschränkt!
max. Lagerzeit: 1/2 Jahr, bedingt durch Entladung; bei längerer Lagerzeit (ab ca. 1 Jahr) ohne erneute Aufladung kann der Akku Schaden nehmen

Sicherheit und Komfort am RotaMatic Akku:

Hörmann Notentriegelung für RotaMatic Drehtorantriebe
5-Kanal-Funkempfänger 868 MHz BiSecur bereits integriert
Gehflügel-Funktion bei 2-flügeligem Antrieb (nur ein Torflügel wird geöffnet)
mit Lichtschranke ist automatischer Zulauf einstellbar
Kraftbegrenzung ist einstellbar
langsame Verfahrgeschwindigkeit einstellbar für schonenden Lauf
zuverlässige Hindernis-Erkennung und Abschaltautomatik
sicheres Reversieren bei Hindernissen: bis in die Endlage Tor-Auf oder Teilreversieren (einstellbar)
Anschlag Tor-Zu ist nicht erforderlich, wird ab 1500 mm Flügelbreite aber empfohlen
optionale Beschlagsvarianten für besondere Einbausituationen
Hörmann RotaMatic Sicherheits-Kit HSK 3, abschließbare Notentriegelung
optional: Steuerung über Smartphone und Einbindung in Smarthomes mit entsprechendem Zubehör

Vorteile RotaMatic Bisecur-Antriebe

Separat erhältliche Drehtor-Beschläge für Hörmann RotaMatic Akku:

Hörmann Verlängerungsplatte VP 1, Stahl verzinkt, für RotaMatic für Vergrößerung A- bzw. e-Maß
Hörmann Pfeiler-Eckwinkel PE 1, Stahl verzinkt, für RotaMatic für Vergrößerung B-Maß
Hörmann Pfeiler-Mauerplatte PM 1, Stahl verzinkt, für RotaMatic für gemauerte Pfosten
Hörmann Pfeiler-Konterplatte PK 1, Stahl verzinkt, für RotaMatic für Holzpfosten
Hörmann Beschlags-Set für steigende Bänder, Stahl verzinkt, für RotaMatic für ansteigende Einfahrt
Hörmann Pfeiler-Laschenwinkel, Stahl verzinkt, für RotaMatic für Verkleinerung A- bzw. e-Maß
Hörmann Standard Beschlags-Set, Edelstahl, für RotaMatic
Hörmann Verlängerungsplatte VP 1, Edelstahl, für RotaMatic für Vergrößerung A- bzw. e-Maß
Hörmann Pfeiler-Eckwinkel PE 1, Edelstahl, für RotaMatic für Vergrößerung B-Maß
Hörmann Pfeiler-Mauerplatte PM 1, Edelstahl, für RotaMatic für gemauerte Pfosten
Hörmann Pfeiler-Konterplatte PK 1, Edelstahl, für RotaMatic für Holzpfosten
Hörmann Beschlags-Set für steigende Bänder, Edelstahl, für RotaMatic für ansteigende Einfahrt
