Beschreibung zu Hörmann Optionsrelais HOR1-HCP

Mit dem Optionsrelais HOR1-HCP ist es möglich, Fremdverbraucher wie etwa eine Garagen- oder Hofbeleuchtung über den Torantrieb zu steuern. Sie können diese Beleuchtung nach einem Anlernprozess ganz einfach mit Ihrem Hörmann Handsender bedienen. Alternativ können aber auch zusätzliche Signal- oder Warnleuchten über das Optionsrelais am Torantrieb angeschlossen werden.

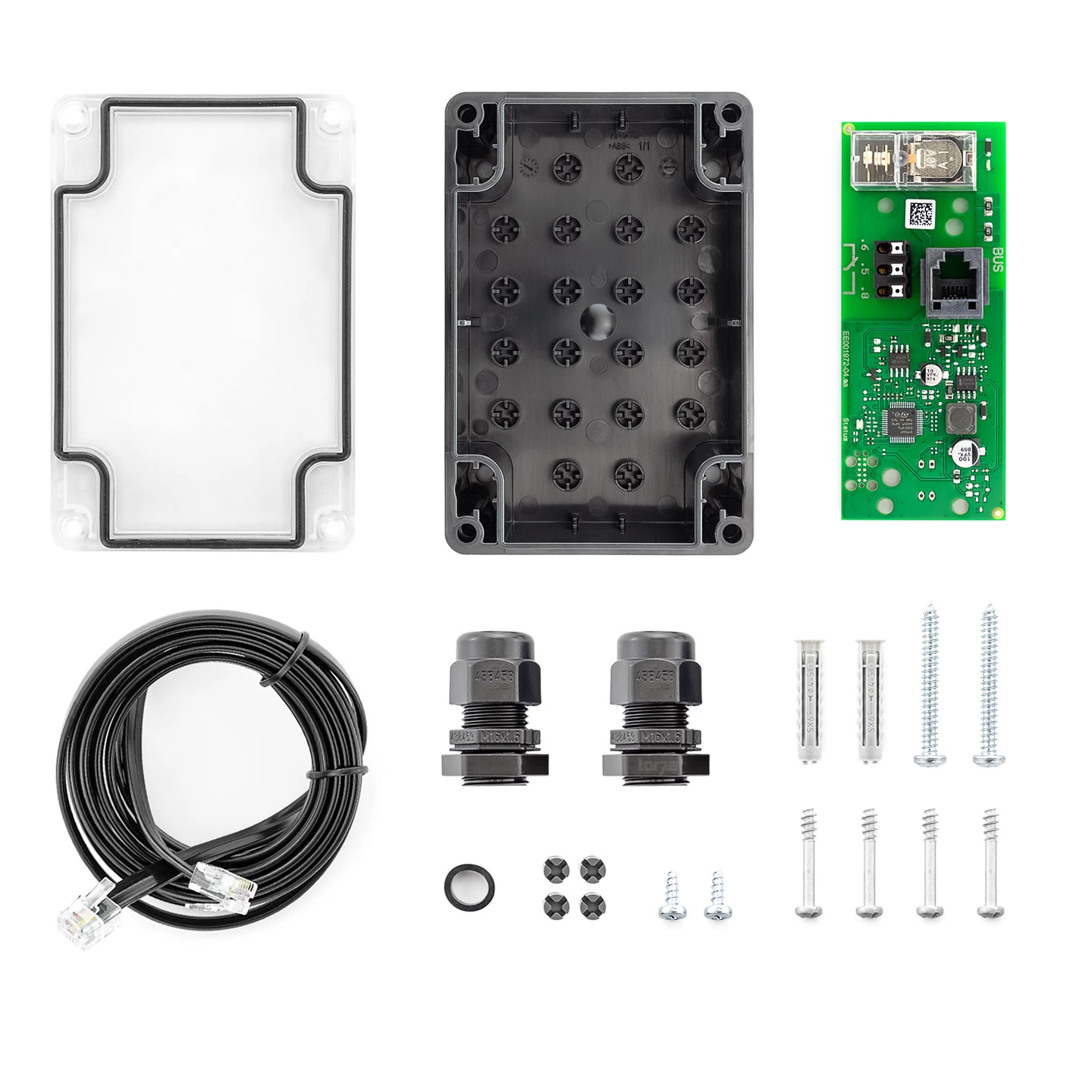

Lieferumfang

Hörmann Optionsrelais HOR1-HCP

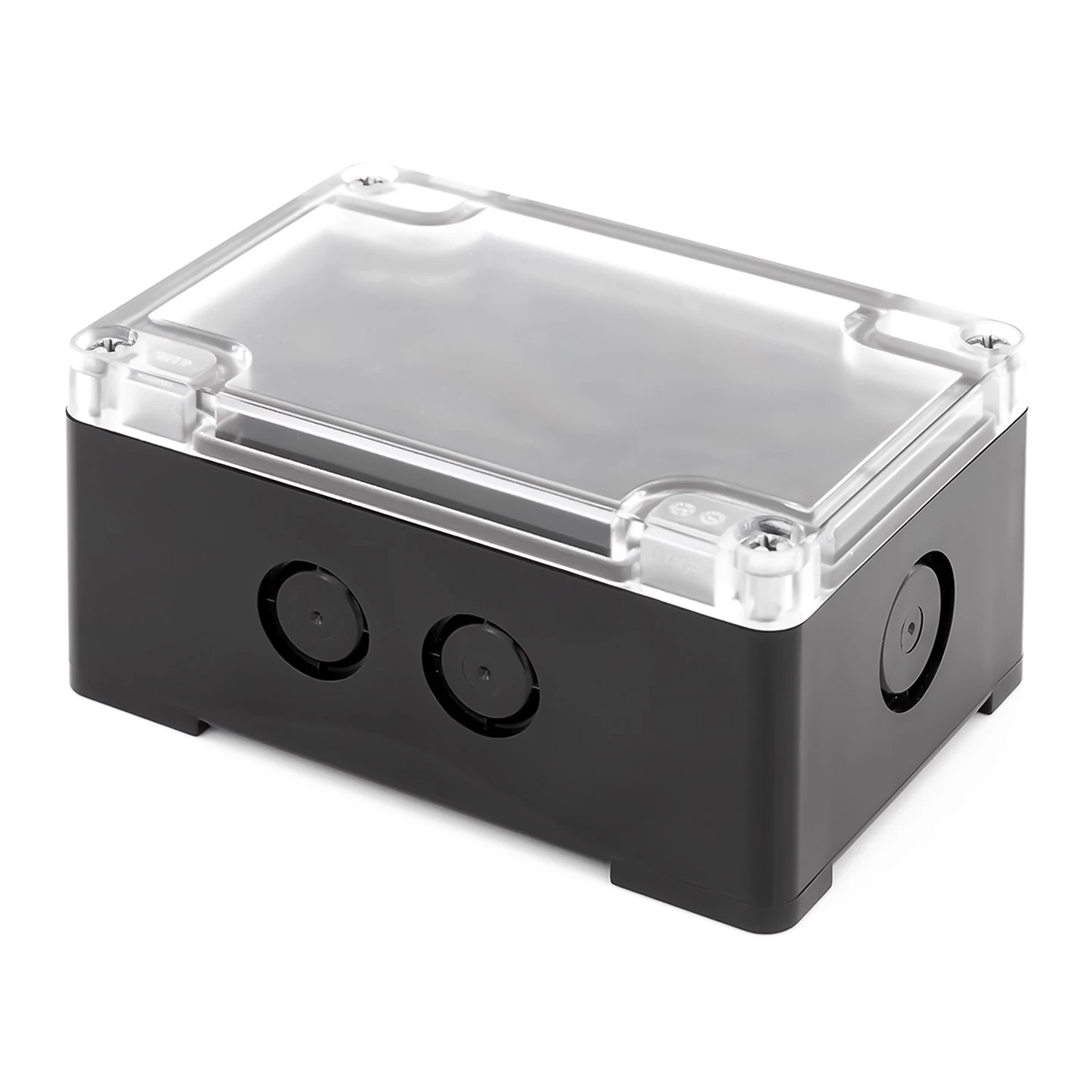

wetterfestes Schutzgehäuse (Schutzart IP 65)

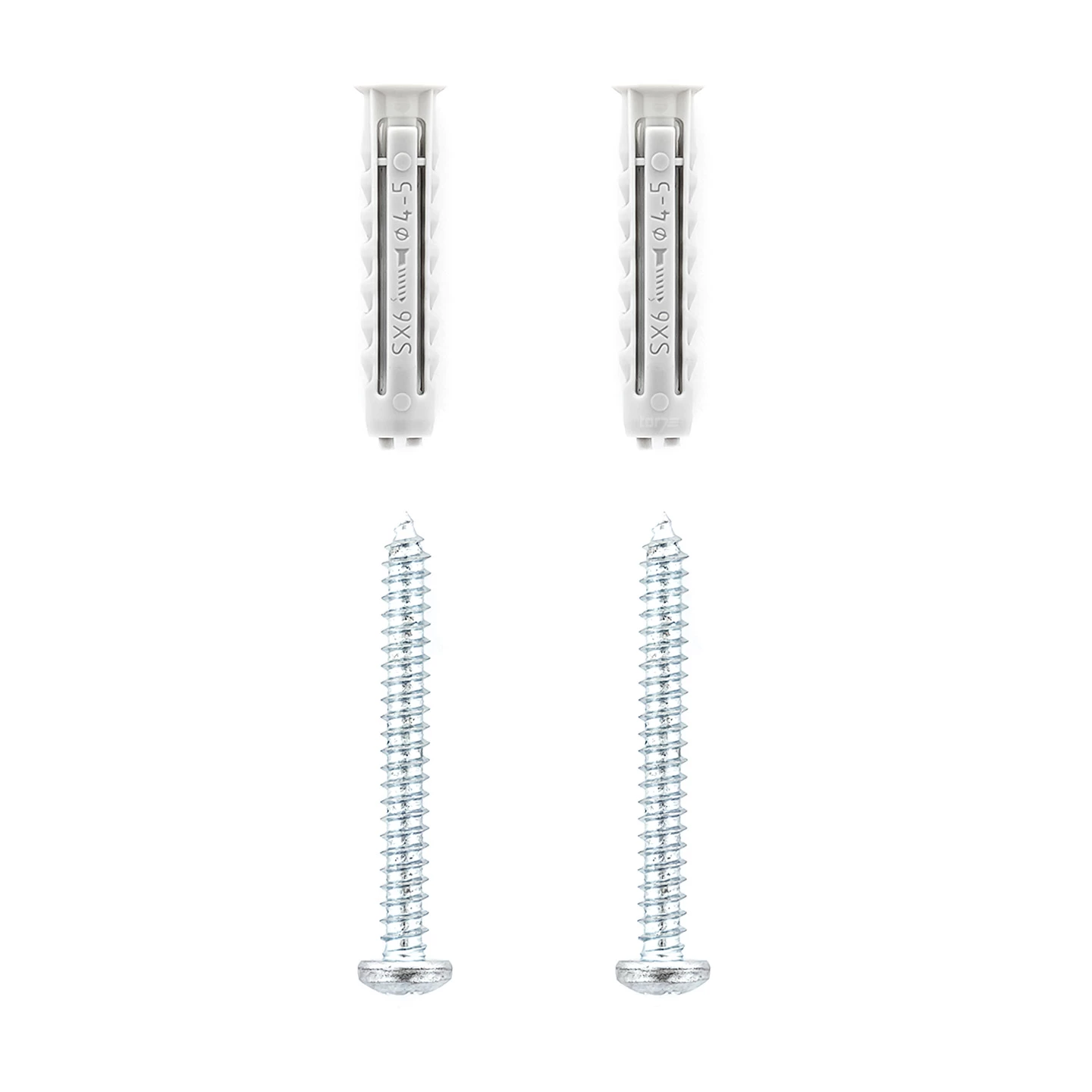

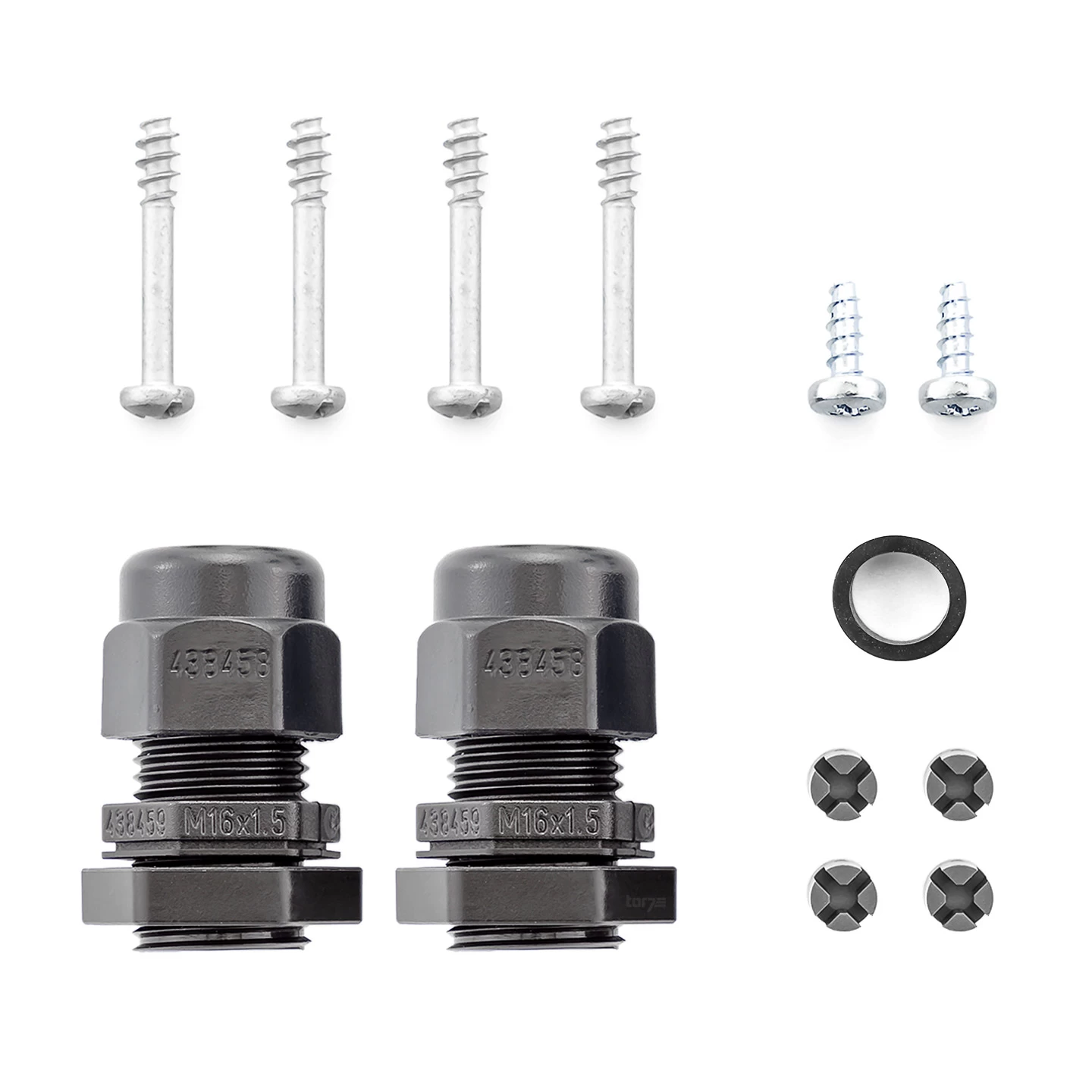

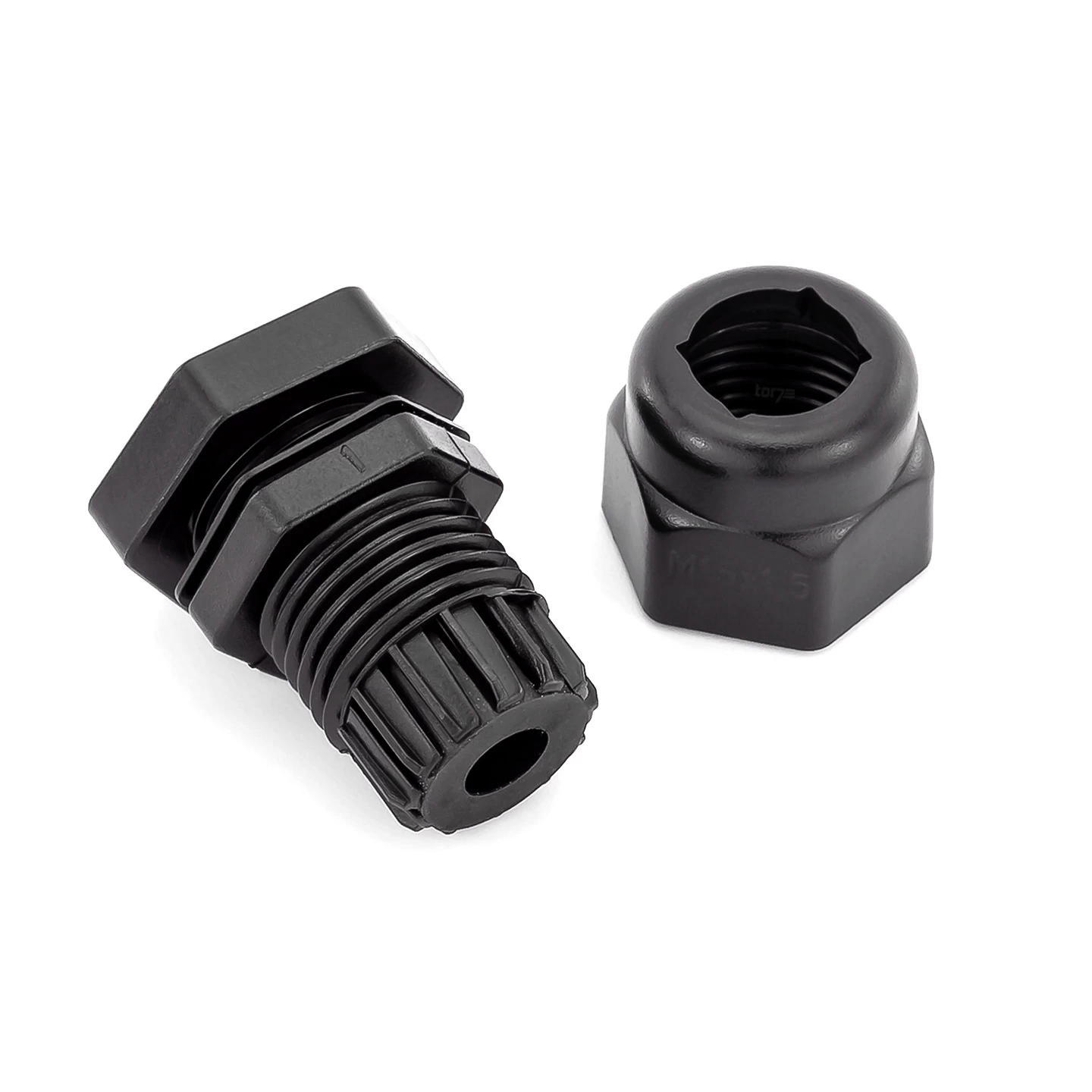

Befestigungs- und Montagematerial
2 m Systemleitung

Bei Garagentorantrieben kann man mit dem HOR1-HCP sogar die Antriebsbeleuchtung durch das Garagenlicht ersetzen. Hierzu muss man bei einem neuen SupraMatic Serie 4 Antrieb nur das interne Licht einfach unter Menü 25 deaktivieren und der externen Beleuchtung unter Menü 27 eine Nachleuchtdauer zuweisen.

Das HOR-HCP kann auch zum Anschluss von Signalleuchten genutzt werden. Diese können als Warnleuchte im Torlaufbetrieb oder als Signal für eine bestimmte Torendlage, etwa Tor-Auf, genutzt werden. Mit einer blinkenden Warnleuchte können Sie andere vor dem laufenden Torantrieb warnen, so dass sich niemand in dessen Aktionsradius begibt. Ein Dauerlicht bei der Endlage Tor-Auf kann daran erinnern, dass ein Tor immer noch geöffnet ist und möglichst bald verschlossen werden sollte. Wie Sie externe Geräte und Beleuchtungen mit der HOR1-HCP an Ihren Torantrieb anschließen können ist auch in den Bedienungsanleitungen unter den Rubriken „Funktionen mit Zusatzplatine“ oder „Menü 30: Relais-Funktionen extern“ beschrieben.

Bitte beachten Sie: Das Optionsrelais ist nur am HCP2-Bus anschließbar. Derzeit verfügen ausschließlich die Garagentorantriebe SupraMatic E/P und Promatic der Serie 4 über den benötigten HCP2-Bus-Steckplatz. Für alle älteren Torantriebe mit Bus-Steckplatz (HCP1-Standard) gibt es das Optionsrelais HOR 1, welches über dieselben Funktionen wie das hier beschriebene HOR1-HCP verfügt.

Kompatible Torantriebe (mit HCP2-Bus-Steckplatz):

SupraMatic E/P Serie 4
ProMatic Serie 4

Produktdetails

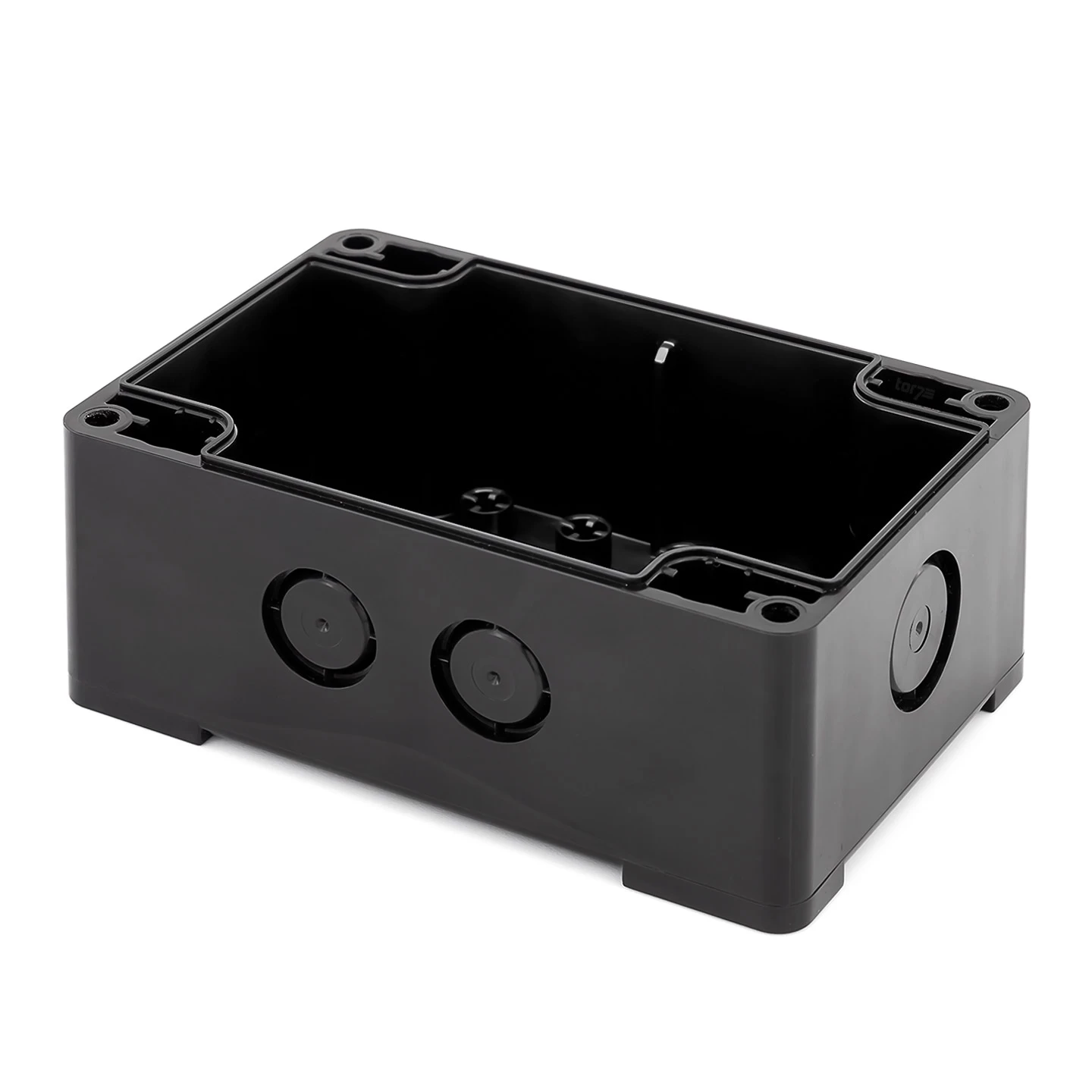

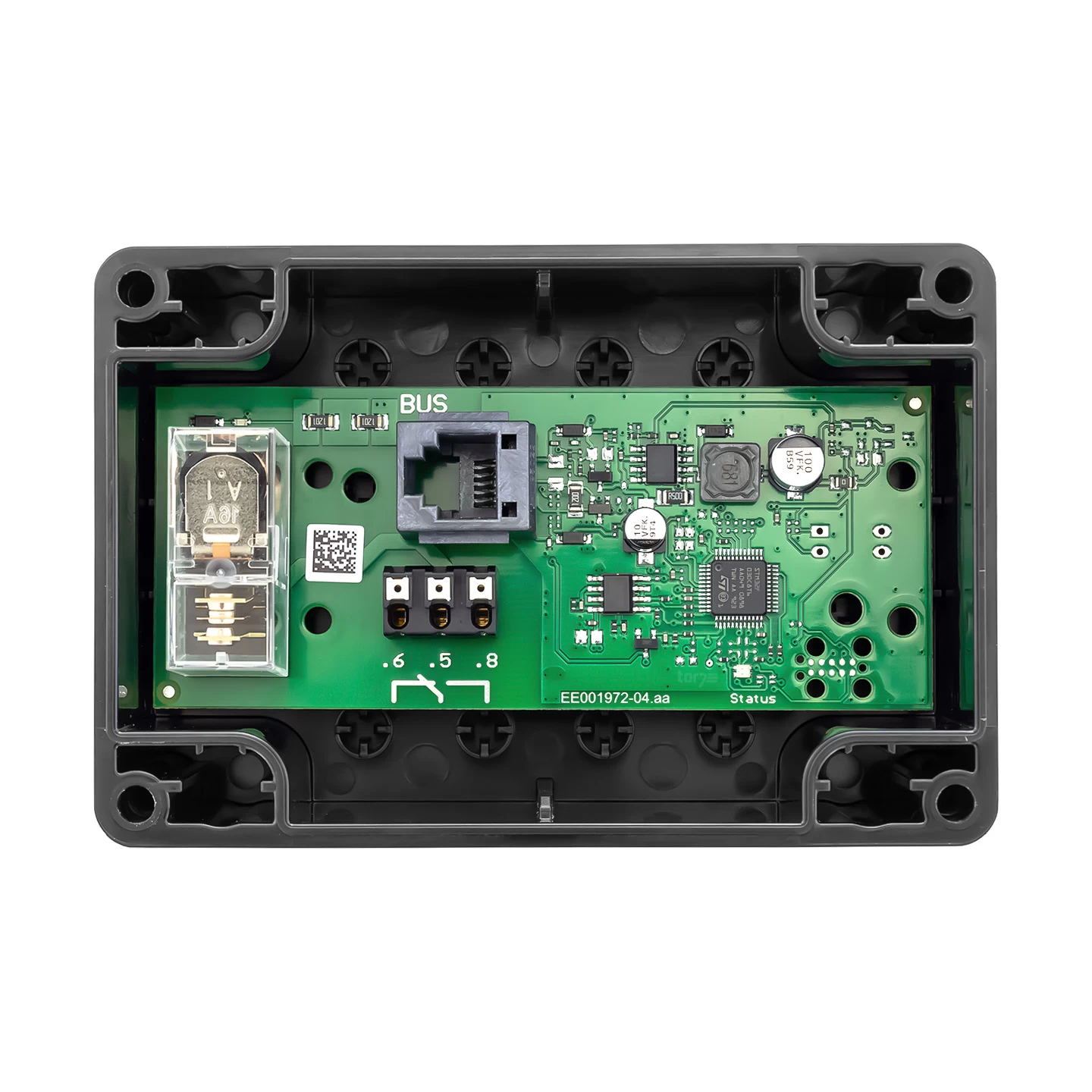

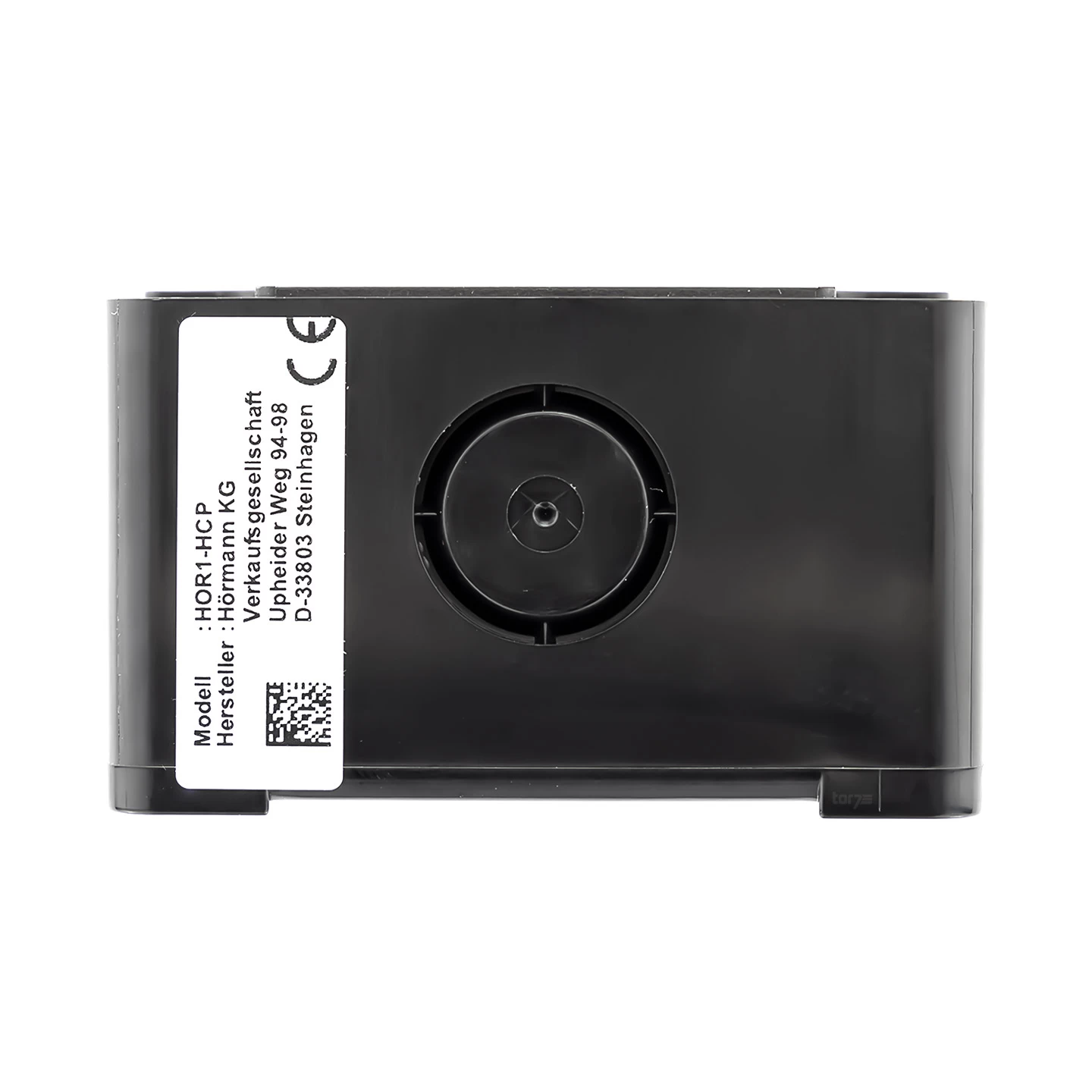

Das Optionsrelais entspricht mit seinem Gehäuse der Schutzart IP 65 und ist damit vollständig vor dem Eindringen von Staub und vor Strahlwasser aus einem beliebigen Winkel geschützt. Es verfügt somit über einen ausreichenden Witterungsschutz, sodass es im Außenbereich eingesetzt werden kann. In seinem Inneren befindet sich ein Schaltrelais mit einem potentialfreien Kontakt. Dies bedeutet, dass der vom Torantrieb kommende Steuerungsstrom vollständig vom Arbeitsstrom des externen Verbrauchers getrennt ist. Diese vollständige Trennung der Stromkreise ermöglicht es erst, dass mit dem HOR1-HCP auch am Netzstrom angeschlossene Verbraucher wie eine Garagenbeleuchtung geschaltet werden können. Die maximale Schaltlast für den Arbeitsstrom beträgt für Gleichstrom (DC) 30V / 2,5 A (ohmsche Last) und für Wechselstrom (AC) 250 V / 500W (ohmsche Last).

Funktionsweise

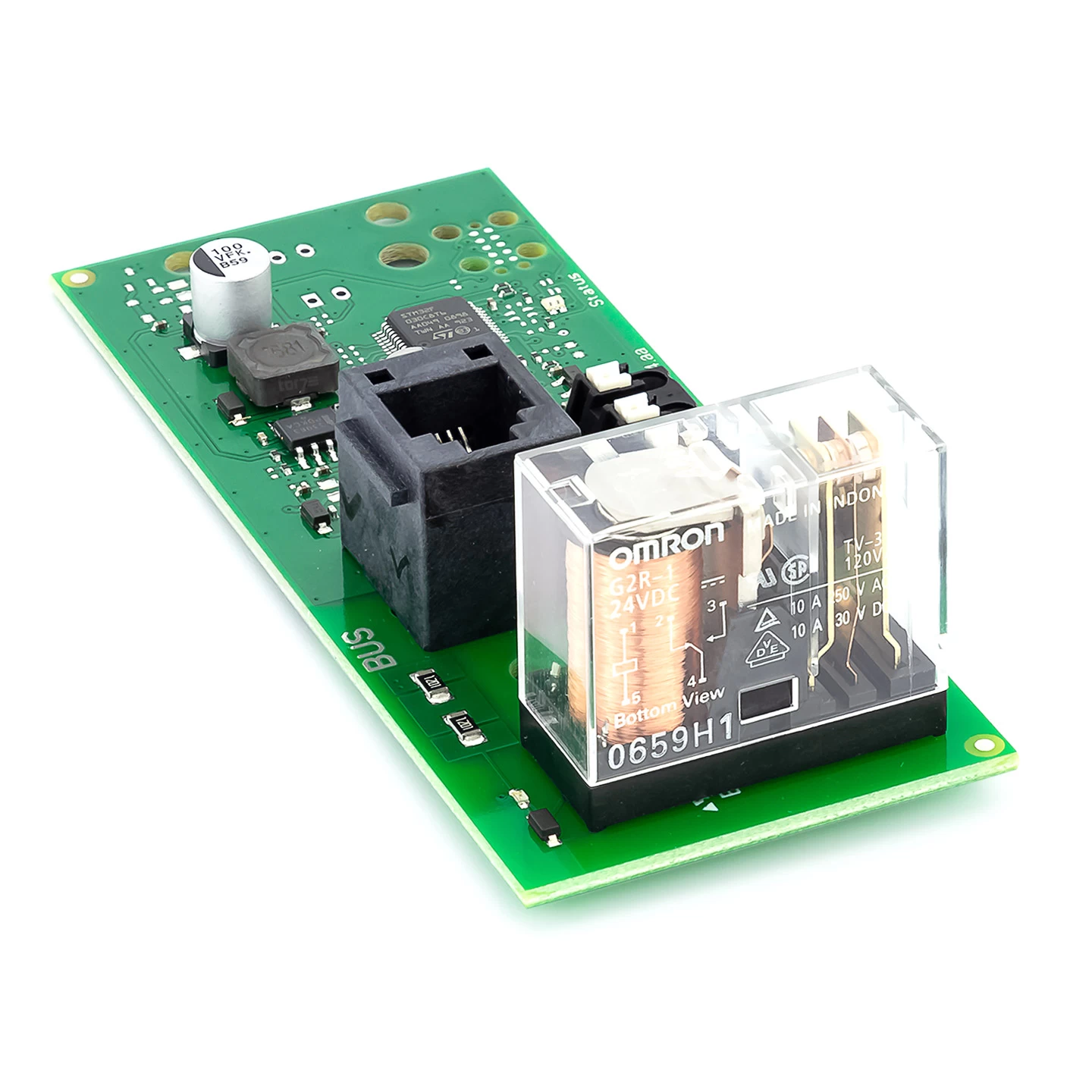

Das zentrale Bauteil der HOR1-HCP ist ein Schaltrelais, ein elektrischer Schalter, der durch eine Stromzufuhr geschaltet werden kann. Der Strom zum Schalten wird als Steuerungsstrom bezeichnet. Der Stromkreis, welcher durch das Relais ein- und ausgeschaltet wird, nennt sich Arbeitsstrom. Dies ist der Stromkreis eines externen Verbrauchers wie zum Beispiel eine Garagenbeleuchtung. Da beide Stromkreise bauartbedingt vollständig voneinander getrennt sind, werden auch zwei unabhängige Stromquellen benötigt. Es ist also nicht möglich, den externen Verbraucher über den Torantrieb mit Strom zu versorgen. Der Bus-Steckplatz am Antrieb dient somit ausschließlich als Quelle für den Steuerungsstrom. Der am Arbeitsstrom hängende externe Verbraucher muss je nach Bauart mit Netzstrom oder durch ein Netzteil (Niedervoltverbraucher) mit Strom versorgt werden.

Bitte beachten Sie: Anschlussarbeiten am Netzstrom (230–240V) dürfen nur von ausgebildeten Elektrikern durchgeführt werden, da bei unsachgemäßen Arbeiten die Gefahr eines lebensgefährlichen Stromschlags besteht.

Technische Daten

zur Ansteuerung einer Beleuchtung, einer Signalleuchte oder zur Torendlagenmeldung
potenzialfreier Wechsler-Kontakt
Schutzart: IP 65
Temperaturbereich: -20 °C bis +60 °C
Schaltleistung max: 30 V DC / 2,5 A (ohmsche Last), 250 V AC / 500 W (ohmsche Last)
Relaisfunktion je nach Antriebsmodell einstellbar
Maße des Gehäuses (B x H xT): 105 x 70 x 55 mm

EAN: 4005954147227
