Beschreibung zu Hörmann Anschlusseinheit S4, Platine SKS

Die hier angebotene Hörmann Platine SKS Norm ist Bestandteil einer Anschlusseinheit S4 Schließkantensicherung. Diese Platine ist sowohl als Ersatzteil als auch, in Verbindung mit den passenden Optosensoren, zur Neuinstallation einer Schließkantensicherung geeignet. Durch den Einbau einer solchen Sicherheitseinrichtung kann das Verletzungsrisiko beim Betrieb von Garagentorantrieben erheblich reduziert werden.

Lieferumfang

1 x Anschlusseinheit S4, Platine SKS

Eine Hörmann Anschlusseinheit S4, Platine SKS Norm ist immer dann erforderlich, wenn eine Schließkantensicherung eingebaut werden soll. Diese besteht zumeist aus einem Optosensor Sender und einem Optosensor Empfänger, die beide seitlich an einem passenden Torabschlussprofil angebracht werden. Um diese Sensoren mit dem Torantrieb zu verbinden, ist die hier angebotene Platine erforderlich.

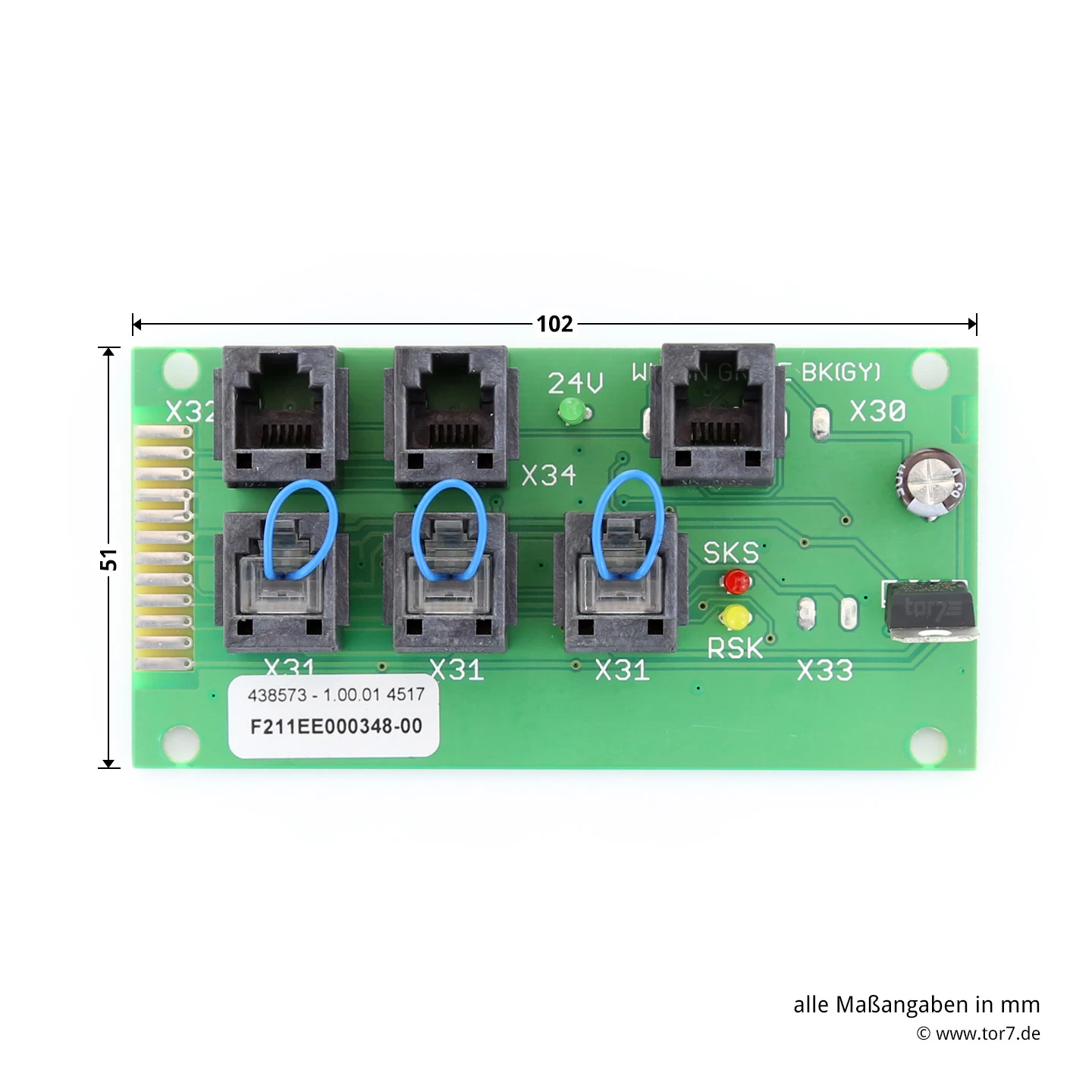

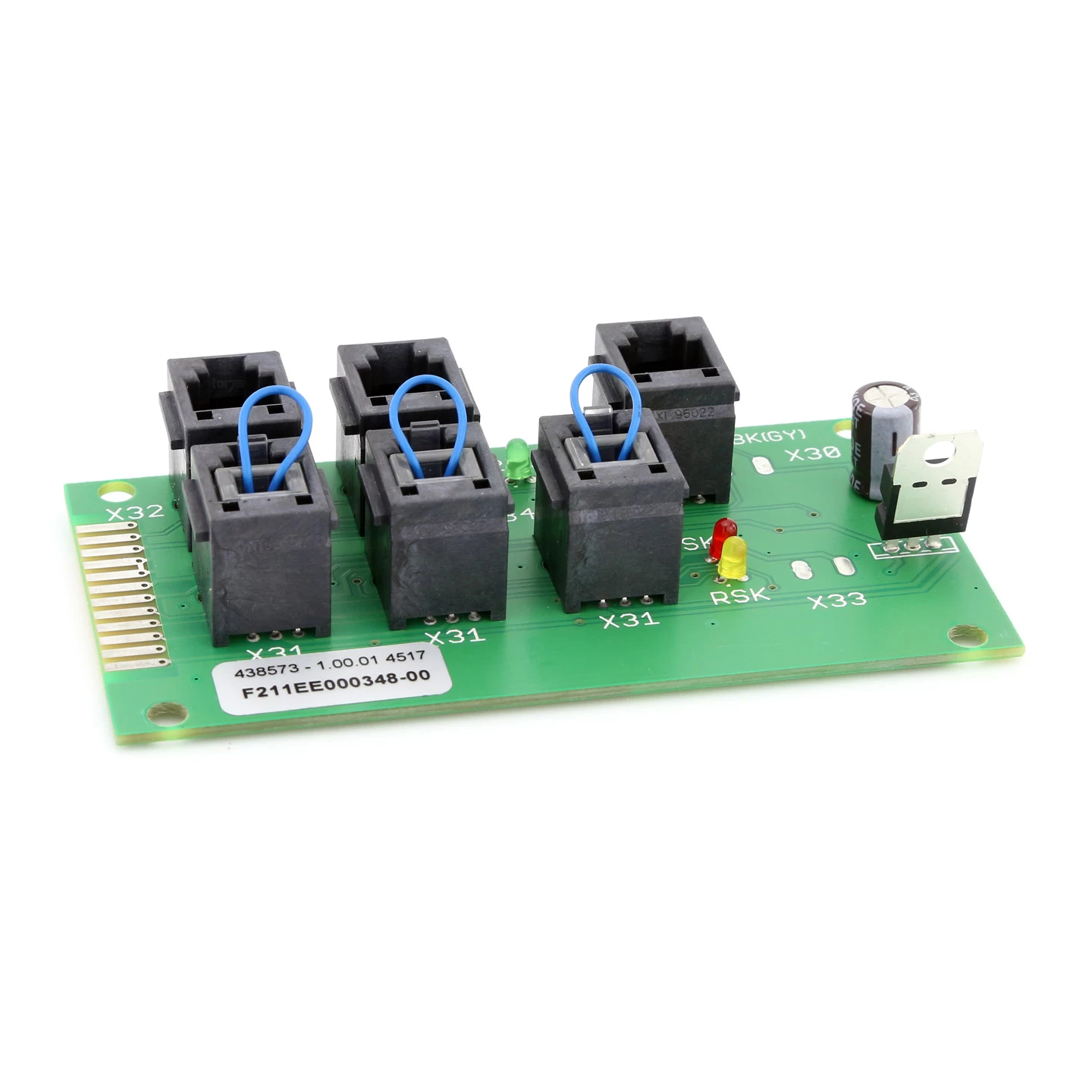

Der Anschluss der beiden Optosensoren erfolgt per Systemstecker an den Steckplätzen X32 (für Sender) und X34 (für Empfänger). Die daneben liegende X30-Buchse dient zum Anschluss an den Torantrieb, der ebenfalls über ein Systemkabel mit Systemsteckern erfolgt. Daher ist die Anschlusseinheit S4 auch nur zu Torantrieben kompatibel, die ebenfalls über einen X30-Steckplatz verfügen. Dieser ist etwa bei den Garagentorantrieben SupraMatic und ProMatic der Serien 2, 3 und 4 vorhanden. Bei älteren Serie-1-Modellen ist ein solcher Steckplatz nicht vorhanden, weshalb die Anschlusseinheit S4 hier nicht einbaubar ist. Die verbleibenden X31-Steckplätze dienen zum Anschluss von zusätzlichen Sicherheitseinrichtungen, etwa von einem Schlupftürkontakt.

Welchen Vorteil bietet eine SKS Schließkantensicherung?

Der Betrieb von elektrischen Garagentorantrieben geht immer mit einer gewissen Verletzungsgefahr einher. Diese besteht dann, wenn Personen in den Fahrweg eines gerade laufenden Antriebes hineinlaufen und dabei mit der Torunterkante zusammenstoßen. Es besteht zudem das Risiko von Sachschäden, wenn versehentlich Gegenstände im Fahrweg liegen gelassen werden. Bei einem Aufprall in solch einer Situation könnte es leicht zu Schäden an dem Tor oder an den Gegenständen kommen.

Zur Schadensbegrenzung ist jeder Hörmann Garagentorantrieb serienmäßig mit einer Kraftbegrenzung programmiert. Sobald das Tor auf ein Hindernis trifft und die aufgebrachte Kraft einen Schwellenwert überschreitet, kommt es automatisch zum Stopp des Antriebs und das Tor wird ein kurzes Stück in Gegenrichtung zurückgefahren (Reversieren). Dank dieser Kraftbegrenzung werden vor allem schwere Verletzungen vermieden. Dennoch sind gewisse Schäden nicht vollständig auszuschließen, da die Not-Abschaltung erst nach einem Aufprall und einer gewissen Krafteinwirkung auslöst.

Eine Schließkantensicherung reagiert dagegen deutlich früher. Wenn das Torabschlussprofil geringfügig gestaucht wird, löst die darin befindliche Lichtschranke, die eigentliche Schließkantensicherung, aus. Hierdurch wird der Antrieb ganz ohne Krafteinwirkung gestoppt, wodurch die Berührung mit dem Tor wesentlich sanfter erfolgt, als wenn man sich nur auf die Kraftbegrenzung verlässt.

Platine der Anschlusseinheit S4 als Teil einer SKS Schließkantensicherung

Für den vollständigen Einbau einer Anschlusseinheit S4-Schließkantensicherung ist neben der hier erhältlichen Platine ein Opto-Sensor Sender SKS, Ø 15 mm, 6,5 m Leitung (Art-Nr. 638248) sowie ein Opto-Sensor Empfänger SKS, Ø 15 mm, 600 mm Leitung (Art-Nr. 638194) erforderlich. Zur Montage der Sensoren wird ein zu derem Durchmesser von 15 mm passendes Torabschlussprofil gebraucht. Die Platine benötigt zusätzlich ein zur Torblattmontage geeignetes Leergehäuse sowie ein Hörmann Aufnahmeblech für SKS-Abzweigdose (Art-Nr. 638245). Der Anschluss der Platine an den Torantrieb erfolgt am besten über eine Wendelleitung AT 2 mit Systemstecker (Art-Nr. 436224).

Allgemein eignet sich die Anschlusseinheit S4 für alle Hörmann Torantriebe mit einem X30-Systemsteckplatz für Sicherheitseinrichtungen. Sie kann andererseits an Hörmann Garagen-Sektionaltoren der Baureihe 40 mit oder auch ohne Schlupftür montiert werden. Eine Montage ist jedoch auch an Industrie-Sektionaltoren der Baureihe 50 ohne Schlupftür sowie an Garagen-Schwingtoren möglich.

Platine für Anschlusseinheit S4 als Ersatzteil

Bei einer Sicherheitseinrichtung wie der Schließkantensicherung S4 ist es wichtig, dass alle Teile funktionieren und sich im einwandfreien Zustand befinden. Fällt ein Bauteil aus, so funktioniert die gesamte Einrichtung nicht mehr. Daher sollte eine Schließkantensicherung in regelmäßigen Abständen auf deren Funktionalität überprüft werden. Löst bei einem solchen Test die Sicherheitseinrichtung nicht mehr aus, so kann dies am Defekt eines Bauteils liegen.

Für diesen Fall werden die Bestandteile der Schließkantensicherung, nämlich die Opto-Sensoren sowie die hier erhältliche Platine, auch als Ersatzteil angeboten. So ist es bei einem Defekt nicht zwingend erforderlich, die gesamte Schließkantensicherung zu ersetzen, sofern der Schaden nur ein einzelnes Bauteil wie z. B. die Platine betrifft. Die hier angebotene Ersatzplatine ist nur zu der Anschlusseinheit S4 kompatibel. Suchen Sie dagegen einen Ersatz für die Schließkantensicherung S1, so wird für diese alternativ die Hörmann Anschlusseinheit S1/S2, Platine SKS (Art-Nr. 438416) angeboten.

EAN: 4042533333060
