Beschreibung zu Hörmann 5-Kanal-Empfänger ESE, BiSecur, bidirektional

Der Hörmann 5-Kanal-Empfänger ESE 868 MHz BiSecur (868-BS) ist ein bidirektionaler Empfänger von Hörmann. Neben seinen 5 möglichen Funktionen ist er rückmeldefähig und ermöglicht damit an geeigneten Antrieben die Abfrage der jeweiligen Torposition. Voraussetzung für die Nutzung des ESE 868-BS ist das Vorhandensein des HCP1-Bus-Steckplatzes. Damit ist der ESE als Empfänger ausdrücklich nicht für die Umrüstung älterer Hörmann Antriebe oder Fremdantriebe auf den Funkstandard 868 Mhz BiSecur geeignet. Vielmehr können Sie ihn an den Hörmann Torantrieben Generation 3 anschließen.

Lieferumfang

1 x Hörmann 5-Kanal-Empfänger ESE 868-BS
Anschlussleitung
Anleitung

Technische Daten

Frequenz: 868,3 MHz
Verschlüsselung: BiSecur
für Hörmann Torantriebe mit 868 MHz BiSecur und HCP1-Bus
für eine stabile Reichweite, falls durch bauliche Gegebenheiten erforderlich

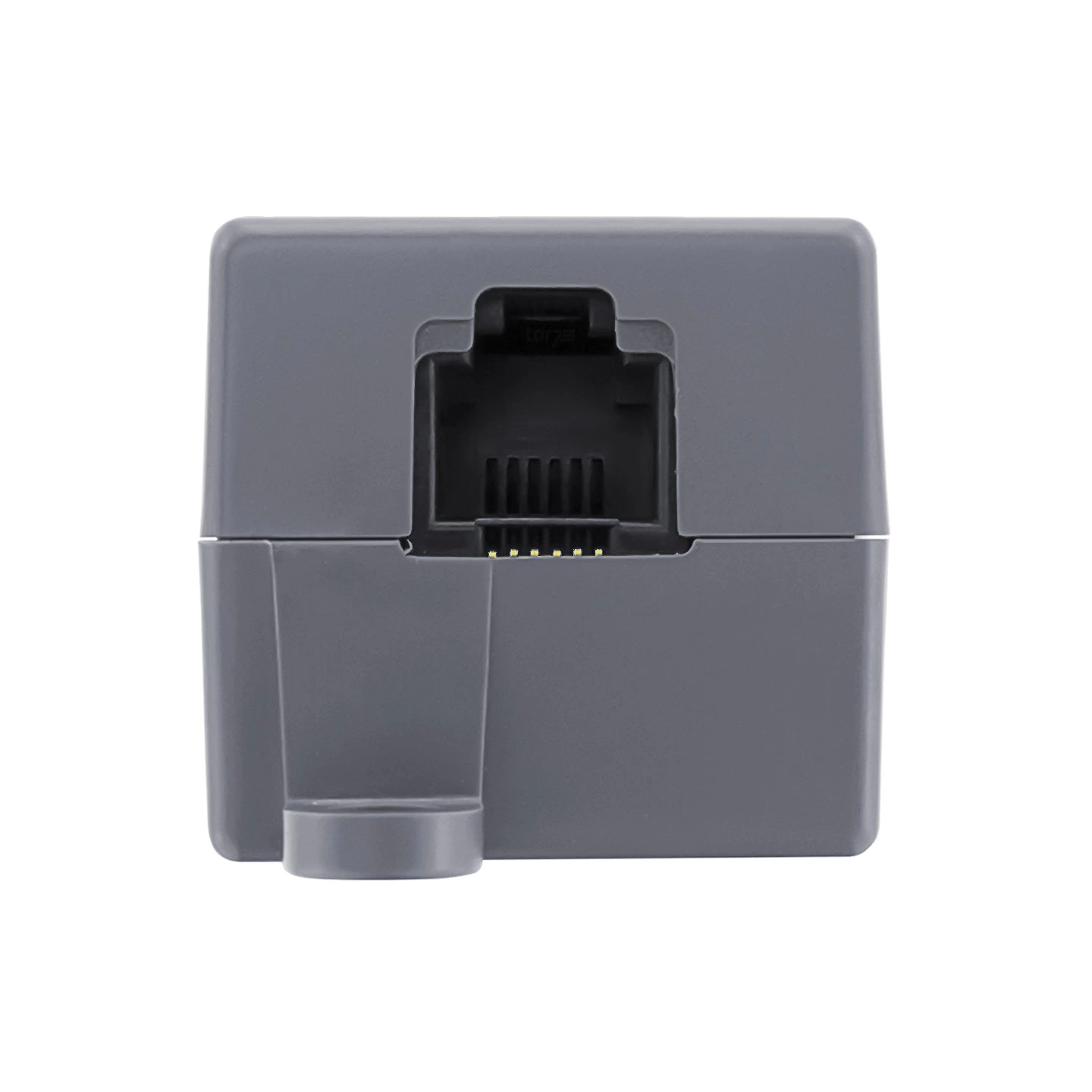

mit 0,5 m Anschlussleitung 6-adrig, mit Systemstecker 6-polig

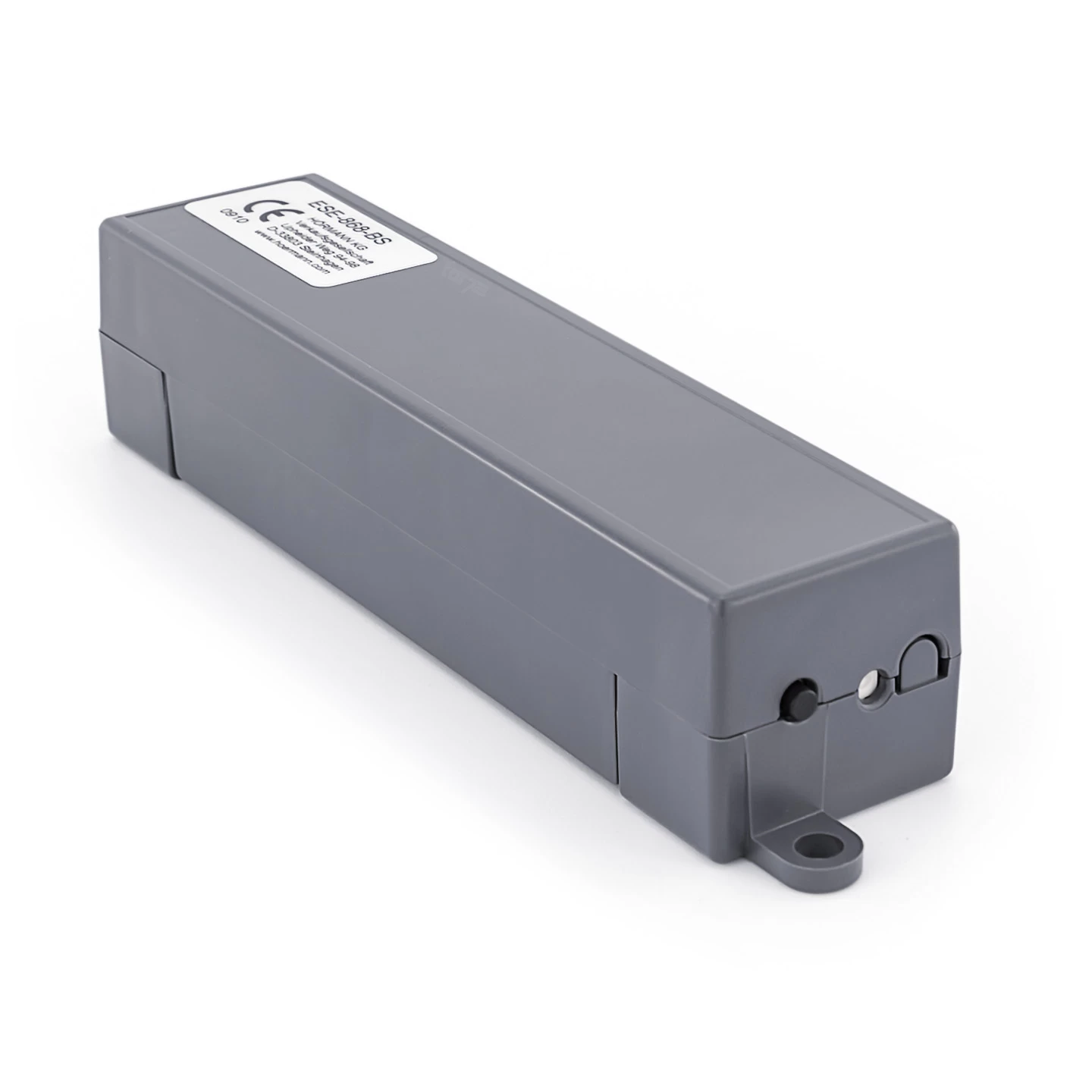

Gehäuse: Kunststoff
Schutzart: nur für trockene Räume
Temperaturbereich: -20 bis +60 °C
Betriebsspannung: 24 V DC
Funktionen: Impuls, Statusrückmeldung

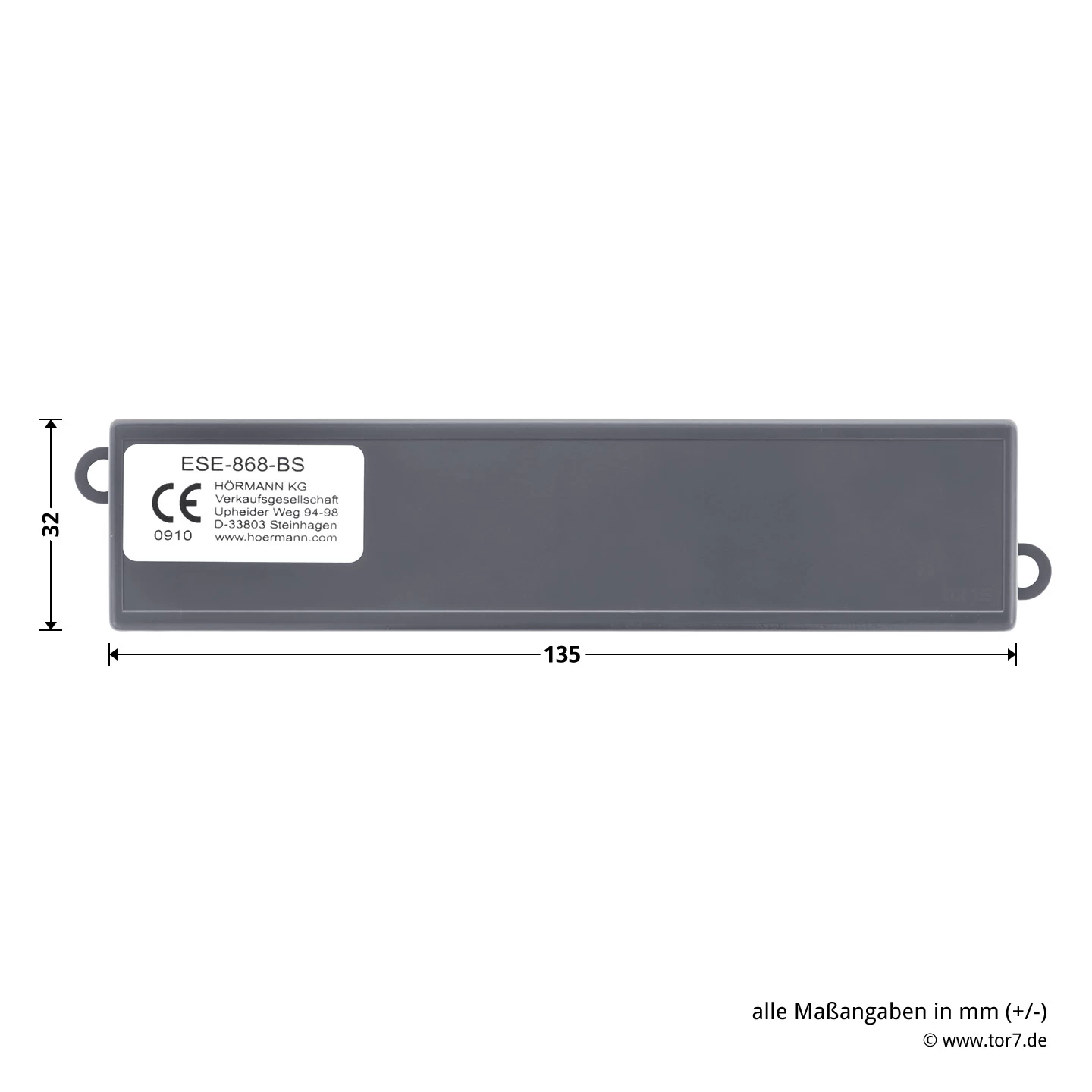

Maße in mm (B x H x T): 135 x 30 x 32

Der bidirektionale Empfänger ESE mit 868 MHz sorgt für eine stabile Reichweite bei der Kommunikation mit dem Handsender und ermöglicht vor allem, kommunikationsstörende Hindernisse zu umgehen. Das Gehäuse des Empfängers besteht aus Kunststoff und hat die Maße 135 mm x 30 mm x 32 mm (B x H x T). Es ist für Temperaturbereiche von minimal -20 Grad Celsius im Winter und maximal 60 Grad im Sommer geeignet.

Hörmann Antriebe für den ESE 868-BS:

RotaMatic (außer Akku), ab Software-Index G (am Ende der Seriennummer), Baujahr ab ca. Aug. 2013
LineaMatic, ab Software-Index E (am Ende der Seriennummer), Baujahr ab ca. Aug. 2013
SupraMatic 3, ab Software-Index C (am Ende der Seriennummer), Baujahr ab ca. Aug. 2013

Funktion der einzelnen Kanäle beim Funkempfänger ESE

Neben den auch bei anderen Hörmann Empfängern vorhandenen Funktionen Auf/Zu, Licht und Teilöffnung/Gehflügel sind mit dem ESE 868-BS richtungsbezogene Fahrbefehle möglich, d.h. eine Handesendertaste ist für das Öffnen und eine andere für das Schließen des Tores nutzbar. Jedoch sind nicht an jedem Antrieb alle Funktionen des 5-Kanal-Empfängers ESE nutzbar. Beachten Sie dazu in jedem Fall die jeweilige Bedienungsanleitung für Ihren Hörmann Antrieb und Ihren Handsender bzw. Impulsgeber.

Kanal 1	Impulsfolgesteuerung (Auf – Stopp – Zu – Stopp – Auf…)
Kanal 2	Licht (An – Aus – An – Aus – An…)
Kanal 3	Teilöffnung / Gehflügel (Funktion abhängig vom Antriebstyp)
Kanal 4	Tor-Auf (Auf – Stopp – Auf – Stopp – Auf…)
Kanal 5	Tor-Zu (Zu – Stopp – Zu – Stopp – Zu…)

Sender und Impulsgeber für den ESE 868-BS

Der Hörmann 5-Kanal-Empfänger ESE 868-BS kann wie jeder BiSecur-Empfänger ausschließlich mit BiSecur-fähigen Impulsgebern oder Handsendern auf derselben Frequenz angesteuert werden. Die dabei verwendete 128-Bit-Verschlüsselung des frequenzmodulierten Funkcodes, der aus einem Herstellerschlüssel, einem Festcodeanteil und einem Rollingcodeanteil besteht, ist extrem sicher und schließt eine unautorisierte Verwendung Ihres Funkcodes praktisch aus.

Hörmann 868-MHz-BiSecur-Handsender:

Hörmann Handsender HS 5, BiSecur, Struktur schwarz
Hörmann Handsender HS 5, BiSecur, hochglanz schwarz
Hörmann Handsender HS 5, BiSecur, hochglanz weiß
Hörmann Handsender HSE 4, BiSecur, Struktur schwarz
Hörmann Handsender HSE 4, BiSecur, Struktur komplett schwarz
Hörmann Handsender HS 4, BiSecur, Struktur schwarz
Hörmann Handsender HSP 4, BiSecur, schwarz
Hörmann Handsender HSD 2, BiSecur, in Chrom-Look erhältlich
Hörmann Handsender HSZ 1, BiSecur, schwarz
Hörmann Handsender HSZ 2, BiSecur, schwarz
Hörmann Handsender HSE 1, BiSecur, Struktur schwarz
Hörmann Handsender HSE 2, BiSecur, hochglanz schwarz, in verschiedenen Farben erhältlich
Hörmann Handsender HS 1, BiSecur, Struktur schwarz
Hörmann Sicherungs-Handsender HSS 4, BiSecur, Hochglanz rot

Weitere Hörmann 868-MHz-BiSecur-Impulsgeber:

Hörmann Funk-Innentaster FIT 2-1, BiSecur
Hörmann Funk-Fingerleser FFL 25 BS
Hörmann Funk-Codetaster FCT 3, BiSecur
Hörmann Funk-Codetaster FCT 10, BiSecur

Der bidirektionale Empfänger ESE 868-BS ist im Inneren, im Trockenen bestens untergebracht. Feuchtigkeit sollte der Empfänger nicht ausgesetzt werden. Sie könnte durch das Gehäuse dringen und Schäden hervorrufen. Befestigen Sie ihn an der Innenwand oder Decke einer Garage, wo er nicht versehentlich berührt oder beschädigt werden kann. Bei Drehtorantrieben RotaMatic und Schiebetorantrieben LineaMatic von Hörmann ist der Empfänger unbedingt mit im Steuerungsgehäuse unterzubringen.

EAN: 4042533791884
